如果你看过 NAND Datasheet，应该见过一个很常见的指标：P/E Cycle。

P/E，就是 Program / Erase，也就是编程和擦除。

比如一颗 NAND 标称几千次 P/E Cycle，我们很容易把它理解成一种“使用次数”：前面还能正常擦写，等次数用完以后，Cell 就坏了。

但 NAND 的 Endurance，也就是擦写寿命，并不是这样的倒计时。

从第一次 Program / Erase 开始，Cell 内部的电气特性就在慢慢变化。刚开始这种变化很小，NAND 仍然可以通过 Program、Erase 和 Verify 把 Cell 控制到正确的位置。随着 P/E Cycle 越来越多，需要面对的偏移和不确定性也越来越大。

直到有一天，Cell 已经无法再被控制回允许的工作范围，才真正进入 Endurance Failure。

所以，要理解 NAND 的擦写寿命，不能只盯着“擦写了多少次”，而要看一次次 P/E Cycle 到底改变了什么。

一、每一次 P/E 都绕不开 Tunnel Oxide

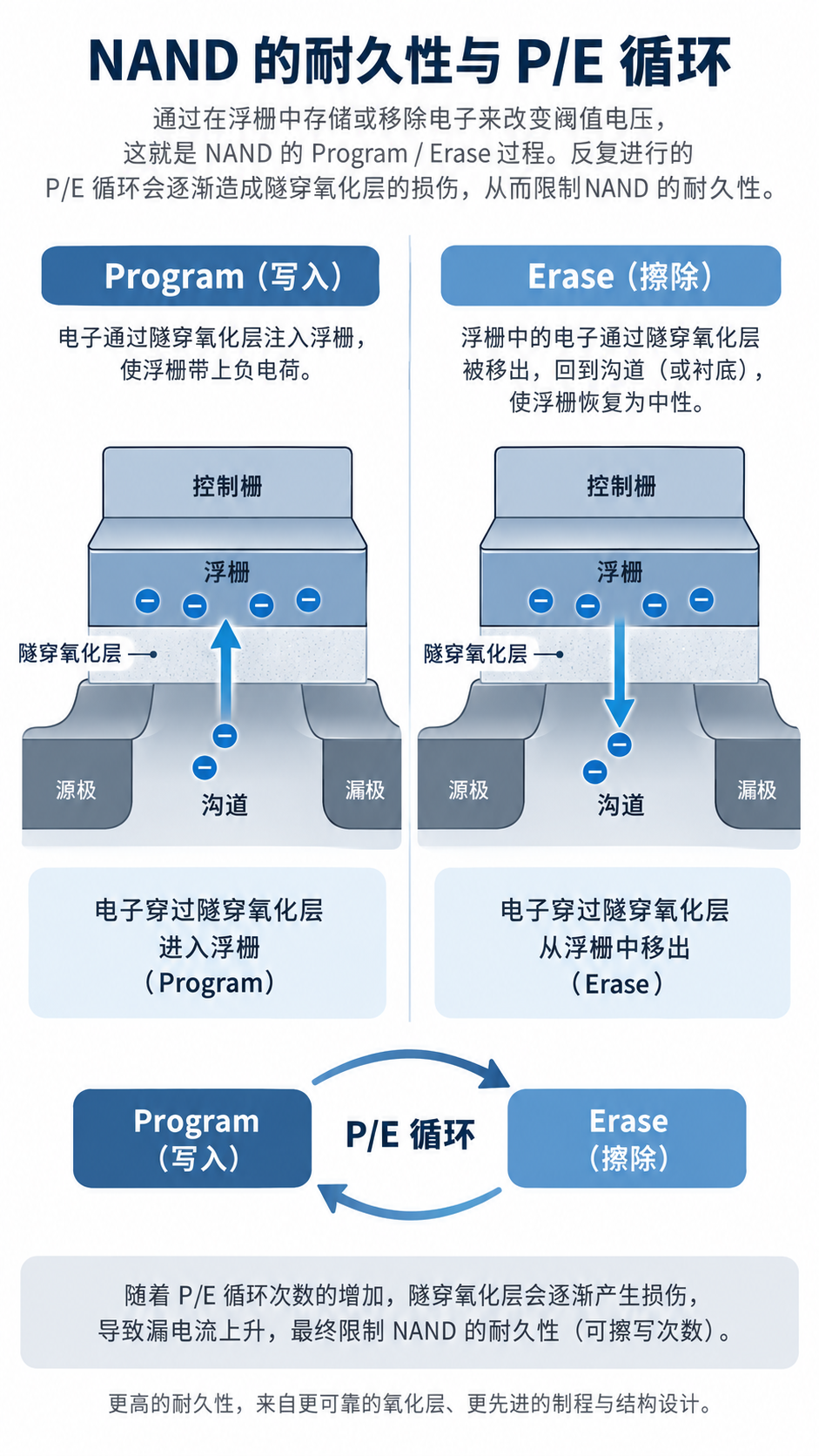

以传统 Floating-Gate NAND 为例，Floating Gate 和下面的 Channel 之间隔着一层很薄的绝缘层，叫 Tunnel Oxide，隧穿氧化层。

Program 时，需要让电子穿过 Tunnel Oxide，进入 Floating Gate；Erase 时，又需要把电荷从 Floating Gate 中移出去。

问题是，Tunnel Oxide 本身就是绝缘体。

电子正常情况下并不能自由通过它，所以 NAND 会在 Tunnel Oxide 两端建立很强的电场，让电子通过 Fowler-Nordheim Tunneling，简称 FN Tunneling 穿过这层绝缘介质。

因此一次 P/E Cycle，看起来只是完成了一次数据的写入和擦除，但从 Cell 内部来看，Tunnel Oxide 已经经历了一轮高场下的电荷传输。

而这件事在 NAND 的一生里会重复成千上万次。

二、Tunnel Oxide不会永远保持Fresh状态

如果每一次 FN Tunneling 结束以后，Tunnel Oxide 都能完全恢复成刚出厂时的状态，那么 NAND 的 P/E Cycle 理论上就不会成为一个寿命问题。

但实际不是这样。

反复承受高电场和电荷传输以后，Tunnel Oxide 会逐渐发生 Oxide Degradation，氧化层退化，其中一个重要表现就是内部不断出现新的 Trap，陷阱态。

Trap 并不是氧化层里真的出现了一个“小坑”。

可以先简单理解成：原本比较理想的绝缘介质中出现了一些新的局部缺陷状态，电子可能被这些状态捕获。

这时候 Tunnel Oxide 从外观上可能什么都没有变化，但从电学角度来说，它已经不再是原来那层“干净”的绝缘层了。

一些 Trap 被电子占据以后，还会改变 Tunnel Oxide 内部的电势分布，使后续的 tunneling current 发生变化。

因此随着 P/E Cycle 增加，同样的 Program / Erase 条件，Cell 的响应不会永远保持和 Fresh 时完全一样。

这里真正需要注意的并不是“Tunnel Oxide 被磨薄了”，而是：

反复 P/E 正在一点点改变 Tunnel Oxide 的电学特性。

三、开始老化，不代表NAND立刻不能用了

这也是 Endurance 最容易被误解的地方。

NAND 并不是发现 Cell 有了一点变化，就立即宣布这个 Cell 失效。

因为 Program 和 Erase 本身就是一个带有反馈的控制过程。

以 Program 为例，并不是给 Cell 一个脉冲以后，就假定它已经准确落到了目标 Vth。

实际过程更接近：

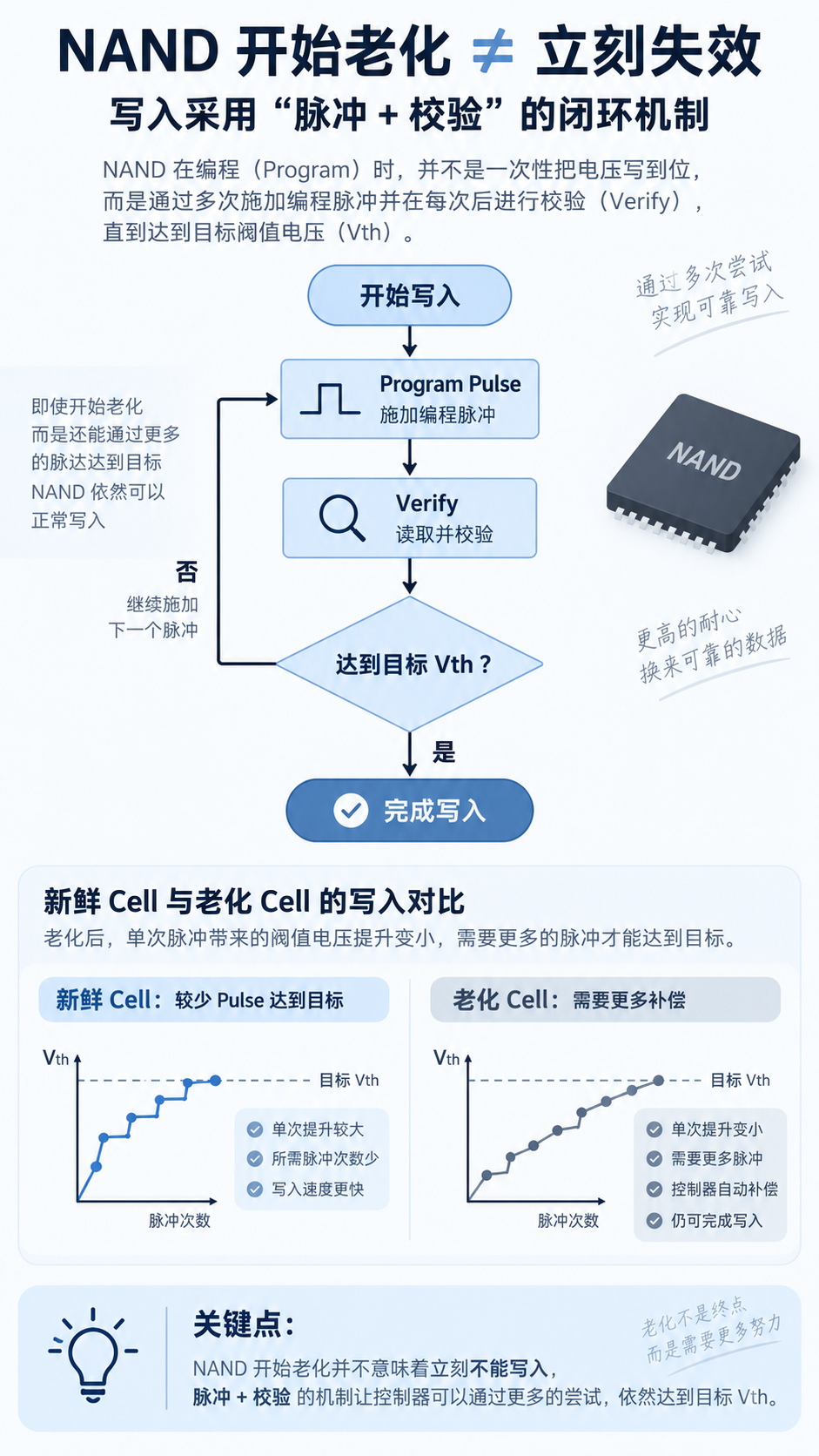

Program Pulse
↓
Program Verify
↓
判断 Cell 是否已经达到要求
↓
没达到则继续后续 Pulse
↓
再 Verify

Erase 也存在类似的 Pulse + Verify 过程。

因此，随着器件慢慢老化，只要这些变化仍然处在控制算法能够处理的范围内，NAND 就仍然能够把 Cell 调整到要求的位置。

这也是为什么：

Cell开始老化 ≠ Cell立即失效。

真正值得关注的是，随着 P/E Cycle 增加，这个控制过程需要面对的 Cell 已经越来越不像 Fresh Cell。

四、比效率变化更麻烦的是Vth也在漂

Trap 带来的问题不只是改变 tunneling behavior。

当电荷被困在 Tunnel Oxide 中时，它本身还会改变 Cell 的静电环境，从而产生额外的 Vth Shift，也就是阈值电压漂移。

对于最简单的 SLC NAND，我们可以粗略地把 Cell 分成两个状态：

Erased State：Vth 较低
Programmed State：Vth 较高

NAND 读取数据，本质上就是判断 Cell 的 Vth 落在哪一个范围。

因此两个状态之间必须留出足够的安全空间，也就是 Read Margin。

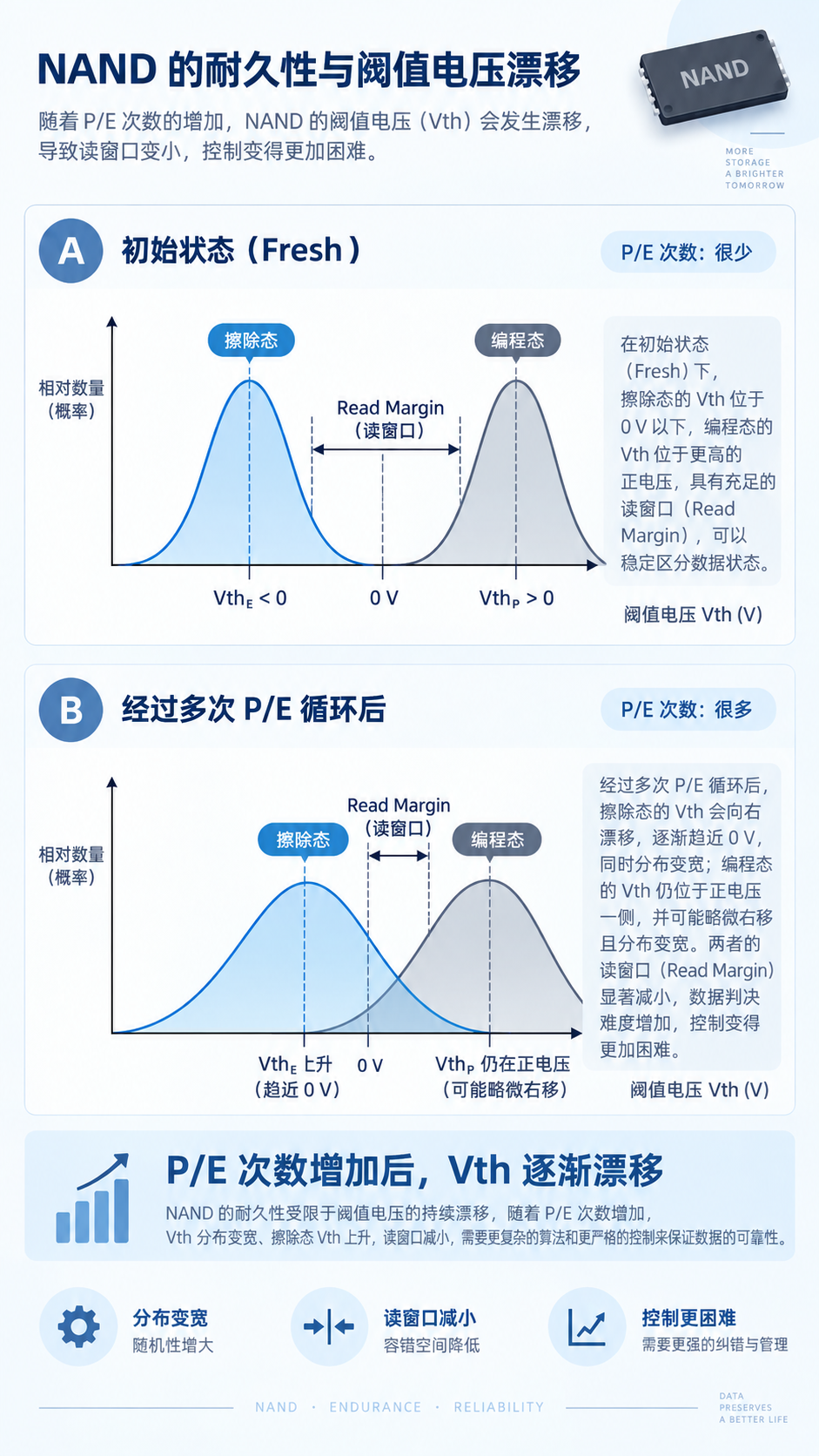

随着 P/E Cycle 增加，trapped charge 不断累积，Erased Cell 和 Programmed Cell 的 Vth 都可能向更高的方向发生变化。

这里尤其值得关注的是 Erased State。

正常情况下，SLC NAND 的 Erased Cell Vth 应该处在 0 V 以下。

但随着 Cycling 增加，Erased Vth 会逐渐往更高方向漂，也就是不断向 0 V 靠近。

这时候 Endurance 问题才真正开始显现出来。

五、为什么Erase State向0 V靠近这么危险？

如果只看 Vth Distribution，很容易产生一种直觉：

只要 Erased 和 Programmed 两个状态还没有重叠，数据不是仍然可以区分吗？

但 NAND 有一个非常重要的特点：

很多 Cell 是串联在一条 NAND String 上的。

所以一个 Cell 能不能正常工作，不只是看它和另一个状态能不能区分，还要看它会不会影响整条 String 的导通。

一个正常 Erase 的 Cell，Vth 足够低。当它的 Gate 处于相应读取条件时，Channel 应该能够顺利导通。

但如果经历大量 P/E Cycle 后，某个 Erased Cell 的 Vth 越来越高，甚至接近或者超过 0 V，那么它就可能不再是一个能够顺利导通的 Erased Cell。

而 NAND String 是串联结构。

只要其中有一个 Cell 把 Current 卡住，整条 String 的读取都可能受到影响。

所以：

Read Margin还存在，并不意味着这个Cell一定还能正常工作。

这也是 Endurance 和普通“两个 Vth Distribution 会不会重叠”之间非常容易被忽略的区别。

另一方面，Programmed Cell 的 Vth 也不是越高越好。如果上限不断升高，同样可能影响 String 在读取过程中的正常导通。

因此真正的工作窗口，不只是：

Erase 和 Program 两边有没有分开。

而是：

每个状态是不是仍然落在整个 NAND Array 能正常工作的电气范围之内。

六、Erase Verify其实在检查什么？

理解了前面这一点以后，Erase Verify 就很好理解了。

Erase 完成以后，并不是默认整个 Block 已经擦干净，而是要检查 Cell 的 Erased Vth 是否满足要求。

对于这里讨论的传统 SLC NAND，一个重要条件就是：

Erased Cell 的 Vth 必须低于 0 V。

Erase Verify 可以通过特定的读取条件检查整个 String。

如果相关 Wordline 处在 0 V 条件下，所有已经正确 Erase 的 Cell 都应该能够导通。

但如果其中有某一个 Cell：

Vth 仍然高于 0 V

它就可能把 String Current 阻断。

于是 Controller 就知道：

这里至少有一个 Cell 还没有被正确 Erase。

这时候并不是第一次 Verify Fail 就马上放弃，而是 Erase 流程还可以继续施加后续 Erase Pulse，再进行 Verify。

真正的问题出现在：

经过允许的 Erase Pulse + Verify 流程以后，仍然有 Cell 无法回到要求的 Erased 状态。

到了这里，算法就已经不能继续把这个 Block 拉回正常工作范围。

这才开始接近真正意义上的 Endurance Failure。

七、所以NAND到底是什么时候“寿命到了”？

现在我们可以重新理解所谓的 P/E Cycle。

整个过程并不是：

第 1 次：正常
第 1000 次：正常
第 2999 次：正常
第 3000 次：突然坏掉

它更像是：

P/E Cycle 不断增加
↓
Tunnel Oxide 反复承受高场 Stress
↓
Trap 等缺陷逐渐增加
↓
Tunneling Behavior 开始发生变化
↓
Cell 的 Vth 也逐渐漂移
↓
Program / Erase + Verify 一直在尝试把 Cell 拉回目标状态
↓
可以补偿的余量越来越小
↓
某些 Cell 最终再也无法满足 Verify 条件
↓
Endurance Failure

所以 NAND 的擦写寿命，并不是 Tunnel Oxide 在某一个瞬间突然“坏掉”了。

它真正描述的是：

随着器件不断老化，NAND 还能把这些 Cell 控制在合法工作范围里多久。

从这个角度再看 P/E Cycle，它就不只是 Datasheet 上一个简单的数字了。

一次次 Program / Erase 都在改变 Cell，而 Program / Erase / Verify 又一直在追着这些变化进行调整。

直到某一天：

Cell变化的程度，终于超过了控制机制能够补偿的范围。

这时候，NAND 的擦写寿命才真正走到了尽头。
