本文主要介绍 Data Retention（数据保持）原理，解释 NAND 断电后为什么仍可能发生数据错误。至于数据究竟能保存多久，以及相关的实际测试结果，本文暂不展开，后续会考虑专门写一篇文章讨论。

《三体》中有一段我一直印象很深。当人类开始认真思考一个问题——如果有一天人类文明消失了，我们留下的信息还能保存多久？

为了让后来的文明仍然有机会知道人类曾经存在过，他们开始研究各种信息保存方式。

小说里提到，未来的高密度存储器，大约只能保存几百到几千年；一些更古老的电子存储介质可以达到几千年；特殊材料制造的光盘，大约可以保存 10 万年；高质量的印刷品，甚至可以达到 20 万年。

但如果把时间继续拉长到 1 亿年，这些方法还是不够。

研究人员最后发现，真正已经经受住漫长时间考验的，反而是一些最原始的“记录”：岩洞壁画保存了数万年，石器上的刻痕可以追溯到几百万年前，甚至恐龙脚印都跨越了上亿年。

于是最后得到的方法简单得近乎原始：

把字刻在石头上。

这些数字当然是小说中的设定，但它提出了一个很有意思的问题：

信息，到底能保存多久？

对于 SSD 来说，这个问题同样存在。

我们经常说 NAND Flash 是一种 Non-Volatile Memory（非易失存储）。电脑关机以后，DRAM 里的数据会消失，而 NAND 里的数据仍然能够保存下来。

于是很容易产生一种直觉：

既然 NAND 断电以后还能保存数据，那是不是只要不去动它，这些数据就可以一直保存下去？

实际上并不是。

即使 NAND 完全断电，没有执行 Read，也没有进行 Program 和 Erase，Cell 内部保存的状态仍然会随着时间缓慢变化。

这就是 NAND 一个非常重要的可靠性问题：

Data Retention。

它真正要回答的问题其实是：

NAND 明明是非易失存储，为什么放久了以后，数据仍然可能变得不可靠？

一、NAND保存的并不是“0”和“1”

要理解 Data Retention，还是得回到 NAND 最基本的物理状态。

NAND Cell 并不是在内部放了一个真正的“0”或者“1”。它真正保存的是电荷状态。

早期的 Planar NAND，也就是二维平面结构的 NAND，大量使用 Floating Gate，也就是把电子存储在被绝缘层包围的浮栅中；现在很多 3D NAND 则采用 Charge Trap 结构，把电荷存储在绝缘材料中的陷阱位置。

两种结构在细节上不同，但对我们理解 Retention 来说，可以先抓住同一个核心：

NAND通过改变Cell中的存储电荷，改变晶体管的Threshold Voltage，也就是Vth。

读取 NAND 时，真正判断的也不是“里面到底有几个电子”，而是通过不同 Read Voltage 去判断 Cell 的 Vth 落在哪个范围。

SLC 只需要区分两个状态，相对简单。

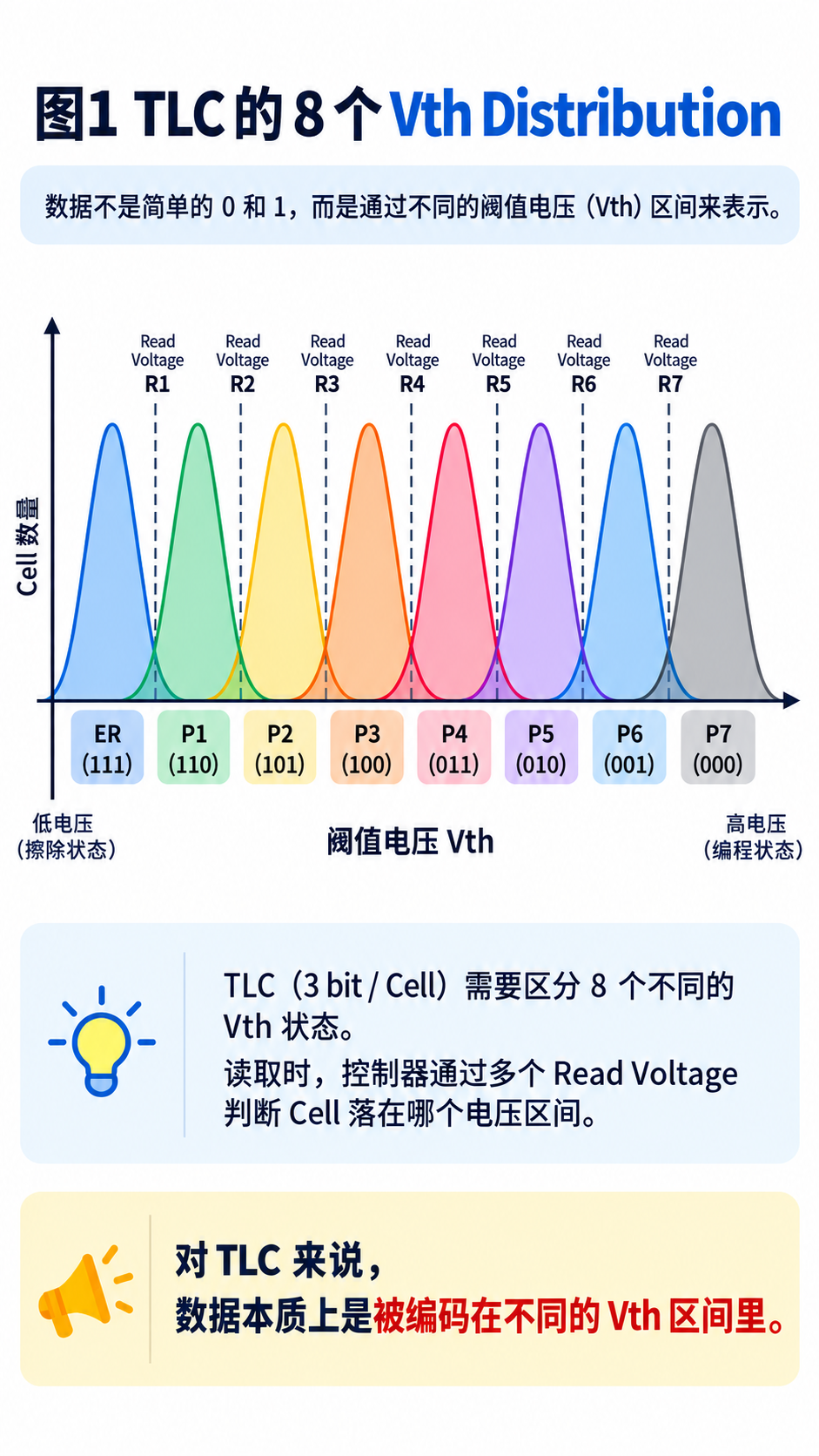

到了 TLC，一个 Cell 要表示 3 bit 数据，就必须区分 8 个不同的 Vth State；QLC 则要区分 16 个。

因此，真正存储数据的是一组不同的 Vth Distribution。

这一步很重要，因为理解了这一点以后，Data Retention 就不再是“数据神秘地消失”，而会变成一个非常具体的问题：

如果这些 Vth 随时间发生变化，会发生什么？

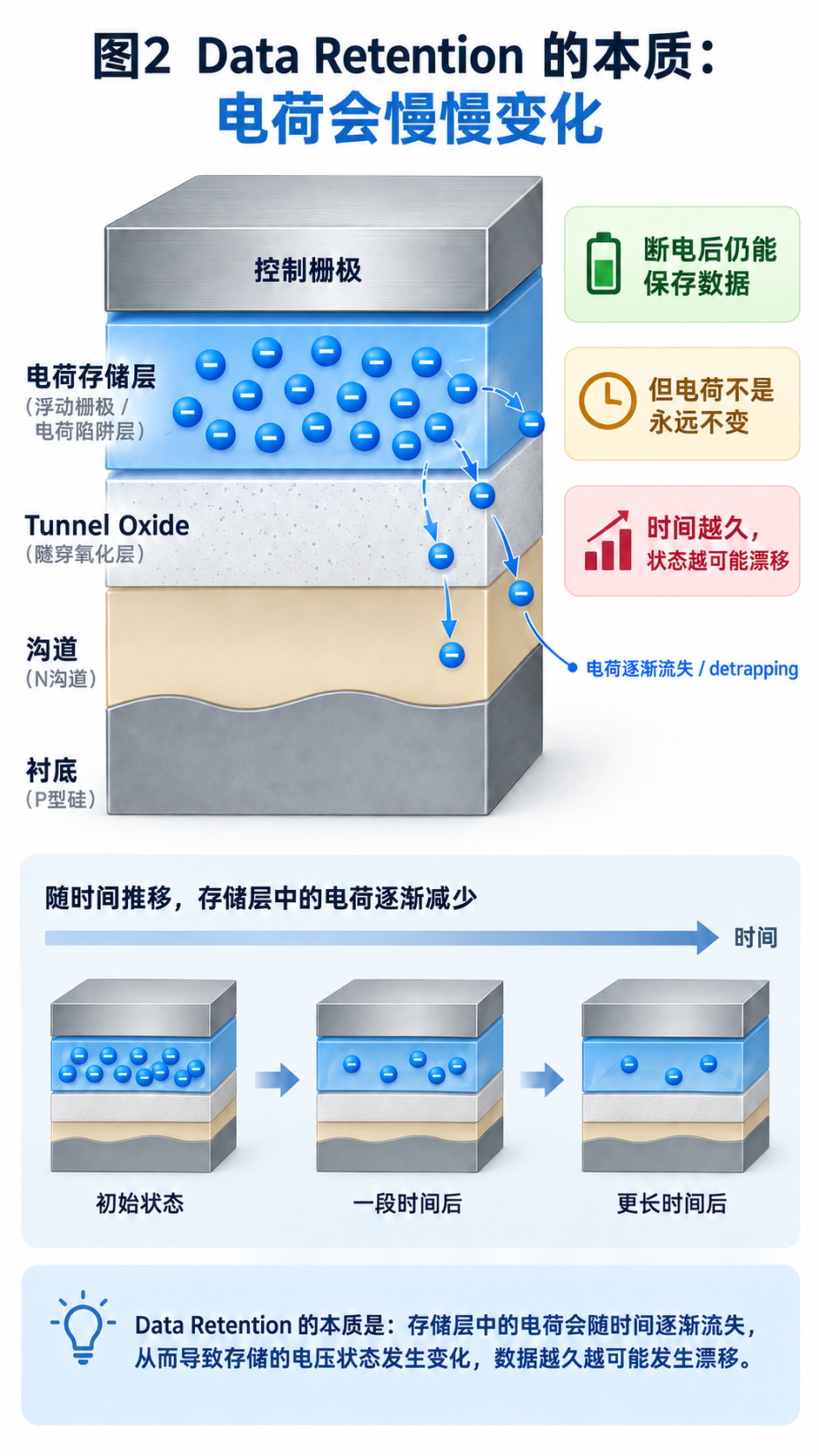

二、时间久了，Cell里的电荷并不会永远待在原地

NAND之所以能够断电保存数据，是因为负责存储电荷的区域被绝缘材料包围。

但“绝缘”并不等于“绝对不会漏”。

对于 Floating Gate NAND 来说，浮栅和下面的 Silicon Channel 之间隔着一层很薄的绝缘层，通常称为 Tunnel Oxide。

Tunnel Oxide 可以先把它理解成：

存储电荷与硅衬底之间的一道绝缘屏障。

Program 和 Erase 的时候，NAND 会利用很强的电场，让电子通过量子隧穿等机制穿过这道屏障，从而改变 Cell 中保存的电荷量。

操作结束以后，外部高电压撤掉，绝大多数电子会被保留下来。

但问题在于，这道屏障并不是一个数学意义上的“无限高墙”。

随着时间推移，总会存在非常微弱的电荷迁移和泄漏过程。

于是，Cell 中原本被精确控制的电荷状态并不是永远固定不变的。

Non-Volatile的真正含义，是断电后不需要持续供电来维持数据，而不是数据状态永远不会随时间改变。

对于现代 Charge Trap 3D NAND，具体的储电结构已经不同，因此不能简单地把所有 Retention 都描述成“电子从 Floating Gate 漏出去”。

更准确的说法应该是：

随着时间推移，存储层中的电荷状态会发生变化，从而引起Cell的Vth变化。

这才是 Data Retention 最核心的起点。

三、电荷变化以后，首先改变的是Vth

假设某个 Program State 中的 Cell 原本保存了一定数量的电子，对应着比较高的 Vth。

如果随着时间推移，其中一部分电荷发生了损失，那么这个 Cell 的 Vth 通常就会向较低的方向移动。

于是原来的 Vth Distribution 也会发生变化。

最简单的情况下，我们可以先把它想象成：

Program完成
↓
Cell保存一定电荷
↓
随时间发生电荷损失
↓
Vth降低
↓
Vth Distribution向左移动

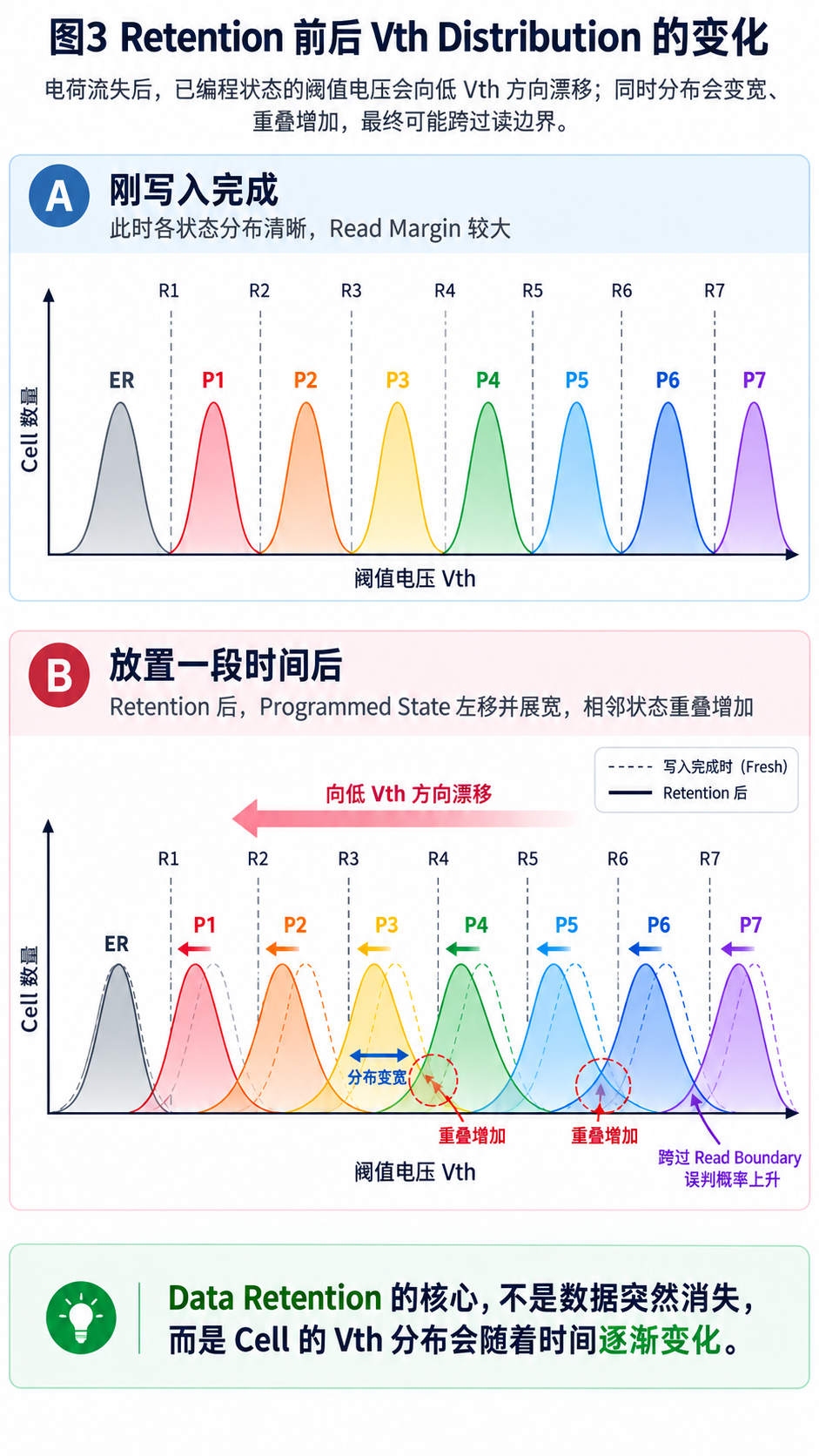

真实 NAND 的情况还会更复杂。

因为不是每一个 Cell 的变化速度都完全一样，有些 Cell 变化得慢，有些 Cell 变化得快，所以除了 Distribution 整体位置变化以外，还可能看到展宽、尾部拉长以及相邻 State 之间重叠增加。

这其实就是整篇文章最关键的一张图。

因为 NAND 并不要求每一个 Cell 的 Vth 永远保持在完全相同的位置。

真正重要的是：

它还能不能被正确地分到原来的State里。

四、真正危险的不是Vth变化，而是跨过Read Boundary

假设有两个相邻的 State。

刚 Program 完成时，两组 Distribution 之间还有足够大的间隔，Read Voltage 放在中间，可以比较可靠地区分两边的 Cell。

这段能够容忍 Vth 波动的空间，可以简单理解为 Read Margin。

但是随着 Retention Time 增长，其中一些 Cell 的 Vth 开始漂移。

只要它们仍然待在原来的判决范围内，虽然 Vth 已经发生变化，读出来的数据仍然是正确的。

真正的问题发生在某些 Cell 穿过 Read Boundary 以后。

原本属于高 Vth State 的 Cell，被读取电路判断成了旁边较低的 State。

这时，物理层面的 Vth 漂移终于变成了一个真正的 Raw Bit Error。

所以 Data Retention 的完整逻辑其实并不复杂：

存储电荷随时间发生变化
↓
Cell的Vth发生变化
↓
Vth Distribution移动、展宽或尾部恶化
↓
相邻State之间的Read Margin缩小
↓
一部分Cell跨过Read Boundary
↓
Raw Bit Error增加

再往下，才轮到 SSD Controller 中的 ECC 接手。

只要 Raw Bit Error 仍然处于 ECC 的纠错能力以内，Host 最终看到的数据可能仍然完全正确。

但如果错误继续增长，最终超过可恢复范围，就可能真正变成无法纠正的数据错误。

也就是说：

Retention首先损失的不是“用户数据”，而是NAND内部的Read Margin。

我觉得这是理解 Data Retention 最重要的一句话。

五、为什么有些Cell特别容易出问题？

还有一个很容易被忽略的问题。

如果 Retention 只是所有 Cell 以完全相同的速度缓慢漂移，那么情况其实还没有那么糟糕。

麻烦在于：

不同Cell的Retention特性并不完全一样。

由于制造过程差异以及 Cell 本身经历的电气应力不同，有些 Cell 的电荷损失速度明显高于其他 Cell。

在一些研究中，这类 Cell 会被称为：

Retention-prone Cell。

这里的 prone 可以理解成“更容易受到 Retention 影响”。

与之相对，还有 Retention-resistant Cell，也就是电荷状态相对稳定、变化较慢的 Cell。

因此同一个 State 里的 Cell 放置相同时间以后，并不会像军队一样整整齐齐地一起向左移动。

有些走得慢。

有些走得快。

甚至可能只有很小一部分 Cell 特别快。

结果就是 Distribution 的尾部开始向邻近 State 延伸。

这也是为什么只说一句：

“Retention导致Vth下降。”

其实还不够。

更完整的理解应该是：

Retention不仅改变Vth的平均位置，还会改变整个Cell群体的统计分布。

而 NAND 最终能不能可靠读取，恰恰取决于这些 Distribution 之间还能不能保持足够清晰的边界。

六、Trap到底是什么？

讲到这里，就不得不介绍一个经常出现在 NAND Reliability 里的词：

Trap。

这个词很容易让人误解。

这里的 Trap 并不是一个肉眼可见的“洞”，而是绝缘层或材料界面中的某些缺陷状态，它们能够暂时捕获电子或空穴。

理想情况下，我们希望 Tunnel Oxide 是非常完整、均匀的绝缘层。

但真实半导体材料不可能完美无缺。

尤其 NAND 经历大量 Program / Erase 操作以后，反复的高电场和电子隧穿会给介质带来电气应力，并产生或者激活更多缺陷状态。

这些 Trap 会影响电荷的运动。

有时，电子会被 Trap 捕获，这就是 Trapping。

之后，这些原本被困住的电子也可能重新离开 Trap，这个过程叫做 Detrapping。

所以看到 Detrapping 时，不妨先把它理解成：

原本被材料缺陷暂时困住的电荷，又重新释放出来。

这件事情为什么和 Retention 有关？

因为这些被捕获、释放的电荷本身也会影响 Cell 的电场和 Vth。

因此随着时间推移，Cell 的 Vth 并不一定只存在一个简单、完全一致的变化机制。

这也是为什么真实的 Retention Distribution 会比“整齐地向左平移”复杂得多。

七、Trap还可能变成电子泄漏的“中转站”

还有一个名字更吓人的机制：

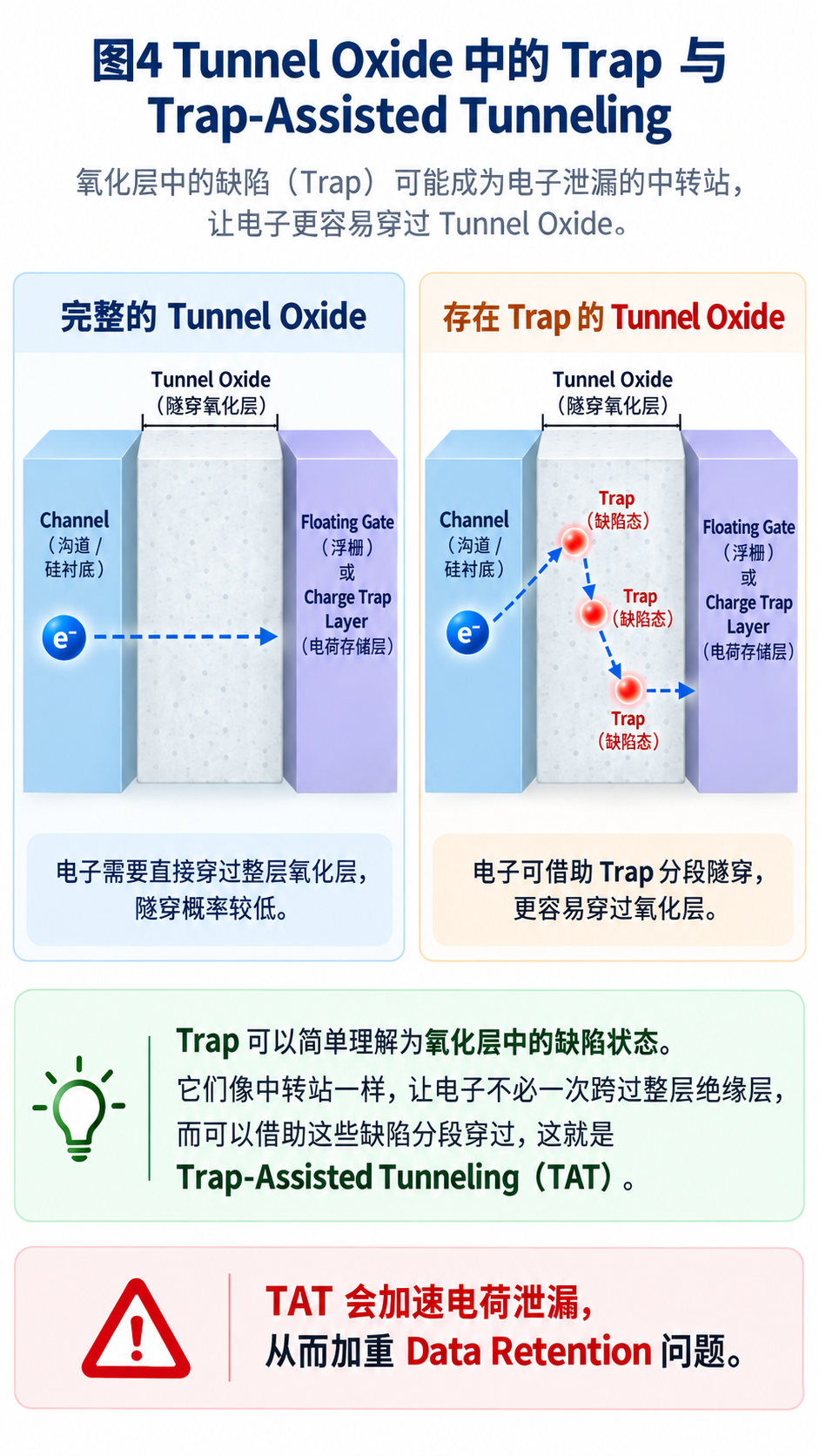

Trap-Assisted Tunneling，简称TAT。

其实拆开以后就很好理解。

正常情况下，一个电子想直接穿过完整的绝缘层，概率非常低。

但如果绝缘层中间恰好存在合适的 Trap，情况就可能发生变化。

电子不一定非要一次穿过整道绝缘屏障。

它可能借助中间的缺陷状态完成隧穿过程。

可以把它非常粗略地想象成：

原本要一次跨过一条很宽的沟。

现在沟中间突然出现了几个可以落脚的位置。

于是越过去的概率提高了。

但这个比喻只能帮助理解，真实过程仍然是量子隧穿和材料缺陷共同作用的结果。

这类由 Trap 辅助产生的泄漏路径，会让部分 Cell 的电荷损失明显快于平均水平，也是 Retention Distribution 出现异常尾部的重要物理来源之一。

这样再回过头看前面的 Retention-prone Cell 就更容易理解了。

一些 Cell 因为材料、缺陷和历史应力不同，其泄漏路径可能比其他 Cell 更明显，于是它们的 Vth 变化得更快。

八、为什么NAND越老，Retention通常越差？

讲到这里，另一个现象也就很好解释了：

随着P/E Cycle增加，Retention通常会恶化。

Program 和 Erase 并不是没有代价的。

每一次 P/E Cycle，都要在 NAND Cell 上施加高电场，让大量电子穿过相关介质。

这种反复的电气应力会逐渐改变绝缘层和材料界面的状态，并增加与 Trap 有关的缺陷。

于是一个已经经历大量 P/E Cycle 的 Cell，与刚开始使用时相比，保存电荷的环境已经不再完全相同。

更多缺陷意味着潜在的电荷变化和泄漏过程更复杂。

因此：

P/E Cycle增加
↓
介质和界面受到更多电气应力
↓
Trap等缺陷状态增加或发生变化
↓
电荷保持能力下降
↓
Retention特性恶化

这也解释了一个看起来很反直觉的现象：

同样一份数据，写在一块很新的 NAND 上和写在已经经历大量擦写的 NAND 上，长期保存能力并不一定相同。

Data Retention 和 Endurance，从来都不是两个完全独立的问题。

九、温度为什么也很重要？

时间并不是影响 Retention 的唯一变量。

温度同样非常重要。

很多与电荷迁移、Trap 和 Detrapping 有关的过程都具有温度依赖性，因此高温通常会加速一部分 Retention 相关的变化。

这也是为什么 NAND 和 SSD 的 Retention Qualification 经常会使用高温 Bake 来加速观察数据随时间的退化。

但是这里要特别注意一个边界：

不能简单地说所有Retention机制都会被高温以完全相同的方式加速。

不同物理机制对温度和电场的响应并不完全一样，因此实际可靠性验证除了温度加速之外，还需要考虑不能简单通过高温等效的行为。公开的 SSD Reliability 资料也明确把这两类情况分开处理。

所以对于普通使用者来说，可以记住：

高温通常不利于长期数据保持。

但对于分析 NAND 具体失效机制，就不能只用一句“温度越高，电子跑得越快”把所有现象都解释掉。

十、现代3D NAND还多了一个问题

前面的很多经典 Retention 物理研究都来自 Floating Gate NAND。

但现代 3D NAND 大量使用 Charge Trap 结构，所以不能认为两者的 Retention 行为完全一样。

Charge Trap NAND 中，电荷不是集中保存在一个导电 Floating Gate 里，而是存储在绝缘材料中的局部 Trap 状态中。

这会带来一些不同的可靠性现象。

例如在一些 3D Charge Trap NAND 中，可以观察到 Early Retention Loss：

也就是 Cell 刚 Program 完成后的较短时间里，Vth 就会出现一段比较明显的快速变化，之后变化速度再逐渐放缓。公开资料把它与 Charge Trap 结构中的电荷迁移特性联系起来。

这一部分我不准备在这篇文章继续展开。

因为如果再继续讲 Charge Trap 中电荷的空间迁移、不同 Retention 阶段和 3D NAND 特有机制，这篇文章就会从“什么是 Data Retention”变成“3D NAND Reliability 专题”。

这里知道一件事就够了：

Data Retention是一个普遍问题，但具体的电荷变化机制会随着NAND结构和技术代际而变化。

所以不能拿某一代 Floating Gate NAND 的模型，解释所有现代 3D NAND 的全部 Retention 行为。

十一、SSD为什么平时看起来没有这么脆弱？

看到这里，也许会产生一个疑问：

既然 NAND Cell 一直在发生 Retention，为什么我们平时使用 SSD，好像没有感觉数据天天在坏？

因为我们前面讨论的是 NAND Cell 的 Raw Reliability。

而真正的 SSD 并不会毫无保护地把 NAND 暴露给 Host。

首先有 ECC。

只要 Retention 引入的 Raw Bit Error 仍然处于 ECC 的纠错能力之内，最终返回给 Host 的数据依然可以完全正确。

其次，SSD 还可以通过读取阈值调整、数据重写或其他介质管理机制处理逐渐恶化的数据。

这里我不准备继续展开具体 Firmware 策略，因为不同产品的实现差异很大，而且这篇文章的主线是 NAND 为什么会发生 Data Retention，而不是 SSD Firmware 怎样管理 Retention。

只需要知道：

SSD可靠，并不是因为NAND Cell从来不出错，而是因为整个系统一直在容忍、检测和处理这些错误。

而 Retention真正危险的时候，是 Raw Bit Error 一直增长，最终开始逼近甚至超过系统能够恢复的范围。

十二、时间才是Data Retention真正的对手

现在再回到文章开头。

为什么《三体》里研究了那么多先进的信息保存方式以后，最后却回到了：

把字刻在石头上。

因为只要把时间尺度拉得足够长，我们习以为常的“稳定”都会变成相对概念。

NAND Flash 也是一样。

Program完成的那一刻，我们只是把大量 Cell 推到了预定的 Vth State。

但这不是时间的终点。

从那一刻开始，电荷仍然可能缓慢变化，Trap仍然存在，材料仍然会表现出自己的物理特性。

于是：

存储电荷发生变化
↓
Vth发生变化
↓
Vth Distribution逐渐变化
↓
Read Margin缩小
↓
Raw Bit Error增加
↓
最终可能超过系统能够恢复的范围

这条链，就是 Data Retention。

所以“非易失”从来都不是“永恒”。

它真正表达的只是：

当电源消失以后，NAND不需要持续供电，就能够把数据保存很长时间。

至于这个“很长时间”究竟有多长，则取决于 NAND 的结构、P/E Cycle、温度、Cell本身的差异以及整个 SSD 的错误恢复能力。

在工程世界里，我们几乎从不谈真正的永恒。

我们谈的是：

在规定的时间、温度和使用寿命范围内，数据还能不能可靠地被读回来。

而这，才是 Data Retention 真正关心的问题。
