前面写了很多 NAND 的内容，从 Cell、Program、Erase，到 Read、Read Retry、Multi-Plane，这些内容大多是在讲 NAND 内部发生了什么。

但如果把视角往外拉一步，会遇到一个更基础的问题：SSD Controller 到底是怎么和 NAND 通信的？

Controller 想让 NAND 执行 Read、Program 或 Erase，需要把 Command 发给 NAND；想访问某个 Page，需要把 Address 告诉 NAND；真正读写数据的时候，又需要把 Data 在 Controller 和 NAND 之间传输。而这些事情，最终都要通过 NAND 芯片外面的一根根引脚完成。

所以这一篇，我们先不往 NAND 内部走，而是从 NAND 的引脚说起。

一、先认识NAND的几个基本引脚

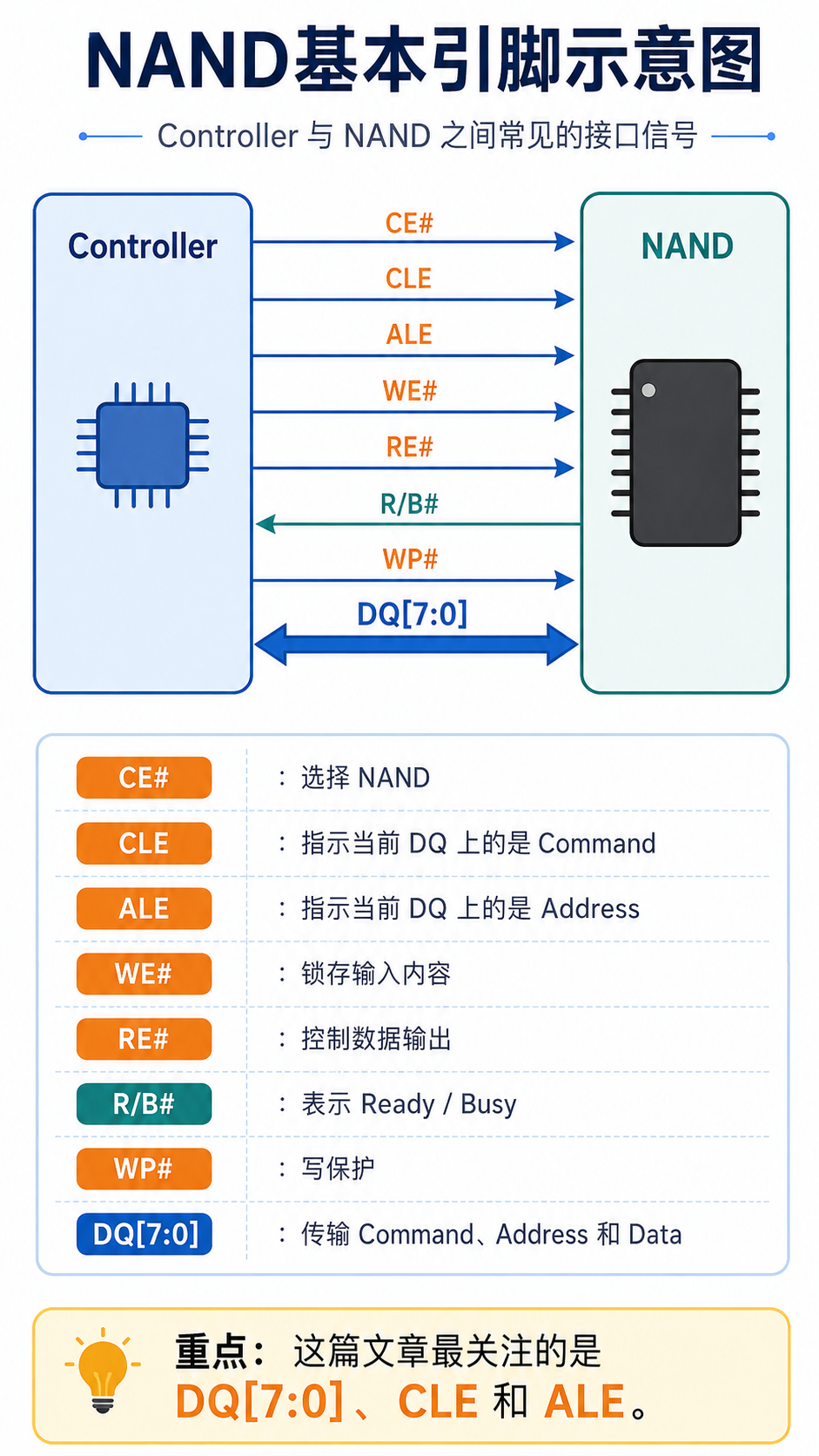

不同厂商、不同代际、不同 Interface Mode 的 NAND，具体 Pin 定义会有所区别。如果先从最基本的 NAND 接口来看，常见的几组信号包括：

• • CE#：Chip Enable，用来选择 NAND
• • CLE：Command Latch Enable，用来指示当前 DQ 上的是 Command
• • ALE：Address Latch Enable，用来指示当前 DQ 上的是 Address
• • WE#：Write Enable，用来配合锁存 Controller 送进 NAND 的内容
• • RE#：Read Enable，主要用于控制 NAND 的数据输出
• • R/B#：Ready/Busy，用来告诉 Controller NAND 当前是 Ready 还是 Busy
• • WP#：Write Protect，用于 Program、Erase 的写保护
• • DQ[7:0]：Data I/O，用来传输 Command、Address 和 Data

这些信号里，这篇文章真正想讲的是 DQ[7:0]、CLE 和 ALE。因为只要仔细看这组 Pin，就会发现一个很奇怪的问题：

NAND 的地址引脚去哪了？

二、NAND的地址引脚去哪了？

我们已经知道，NAND 内部有很多 Block，每个 Block 里又有很多 Page。Controller 想读取某一份数据，首先必须告诉 NAND：我要访问的是哪一个位置。

这个“位置”，本质上就是 Address。

在很多数字存储器或者数字芯片里，这类位置信息通常会通过专门的 Address Pin 送进去。比如 A0、A1、A2、A3……这些引脚共同组成 Address Bus，地址中的每一位通过不同的 Address Pin 送入芯片，芯片再根据这些地址信息选择内部对应的位置。

如果按照这种思路来看，NAND 既然同样需要区分不同的 Block、Page，以及 Page 内部的位置，似乎也应该有一组专门的 Address Pin。

但是再看 NAND 的 Pinout，却会发现：并没有 A0、A1、A2……这样一组独立的 Address Bus。

那 NAND 的地址到底从哪里送进去？

答案是：还是从 DQ[7:0] 进去。

而且不只是 Address。Command 也是从 DQ[7:0] 进去的，真正的 Data，同样还是通过 DQ[7:0] 传输。

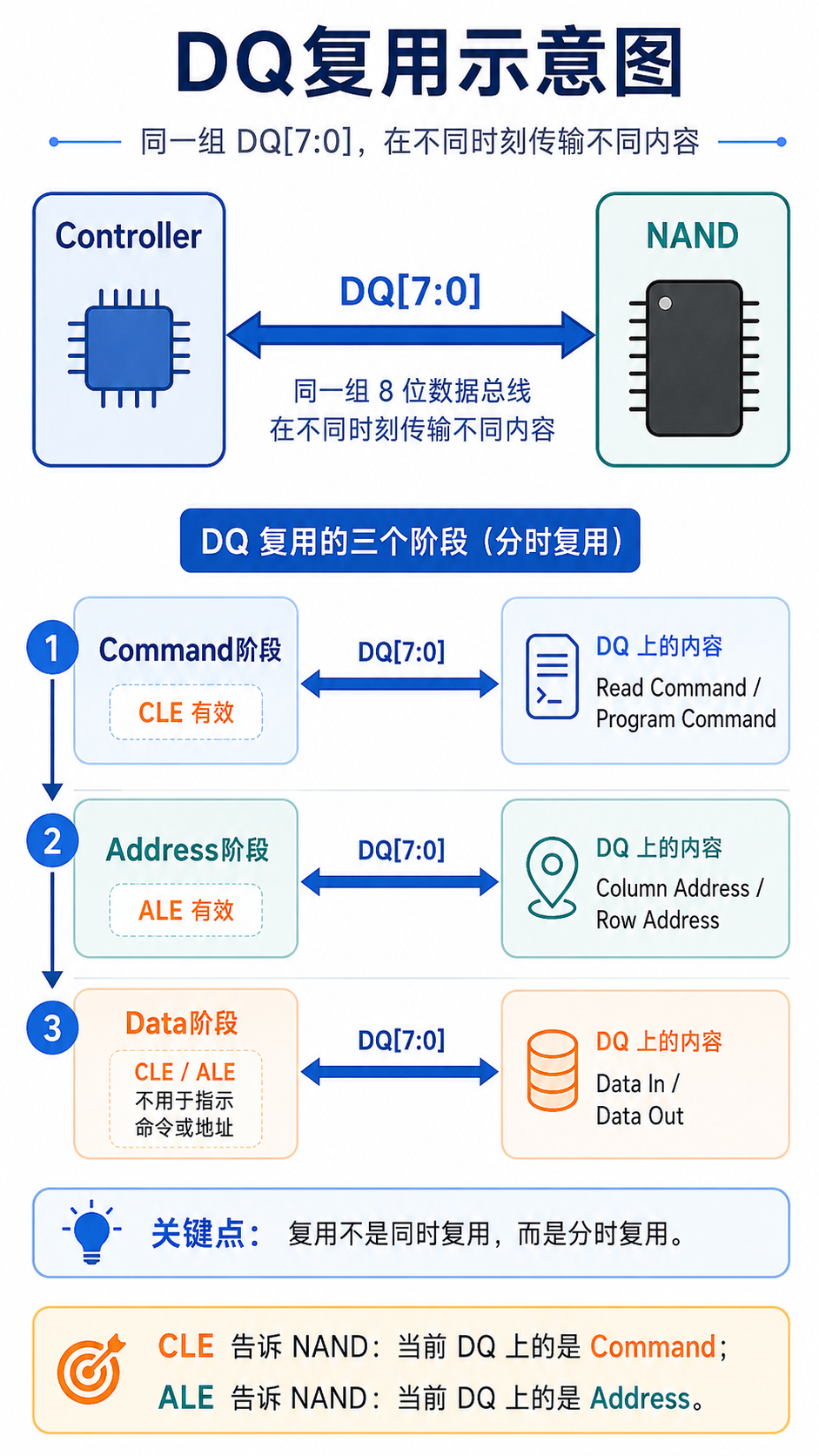

也就是说，同样这一组 DQ，在不同时间承担了三种工作：Command、Address、Data。

这时候问题就来了：既然都是从 DQ 进去，NAND 怎么知道现在 DQ 上的是 Command，还是 Address？

这就是 CLE 和 ALE 存在的意义。

三、CLE和ALE到底是干什么的？

CLE 的全称是 Command Latch Enable，ALE 的全称是 Address Latch Enable。

当 Controller 要发送 Command 时，会让 CLE 处于有效状态。这时候 NAND 就知道，当前 DQ[7:0] 上的内容应该被当成 Command。

如果接下来 Controller 要发送 Address，则让 ALE 有效。NAND 就知道，当前 DQ[7:0] 上的内容应该被当成 Address。

所以可以简单理解成：

CLE 有效：DQ[7:0] → Command
ALE 有效：DQ[7:0] → Address
Data 阶段：DQ[7:0] → Data

这里有一点很重要：CLE 和 ALE 本身并不传 Command 和 Address。

真正承载这些信息的，还是 DQ。CLE 和 ALE 更像是在告诉 NAND：现在应该怎样理解 DQ 上的内容。

这也是为什么它们叫 Latch Enable。

四、以一次Read为例

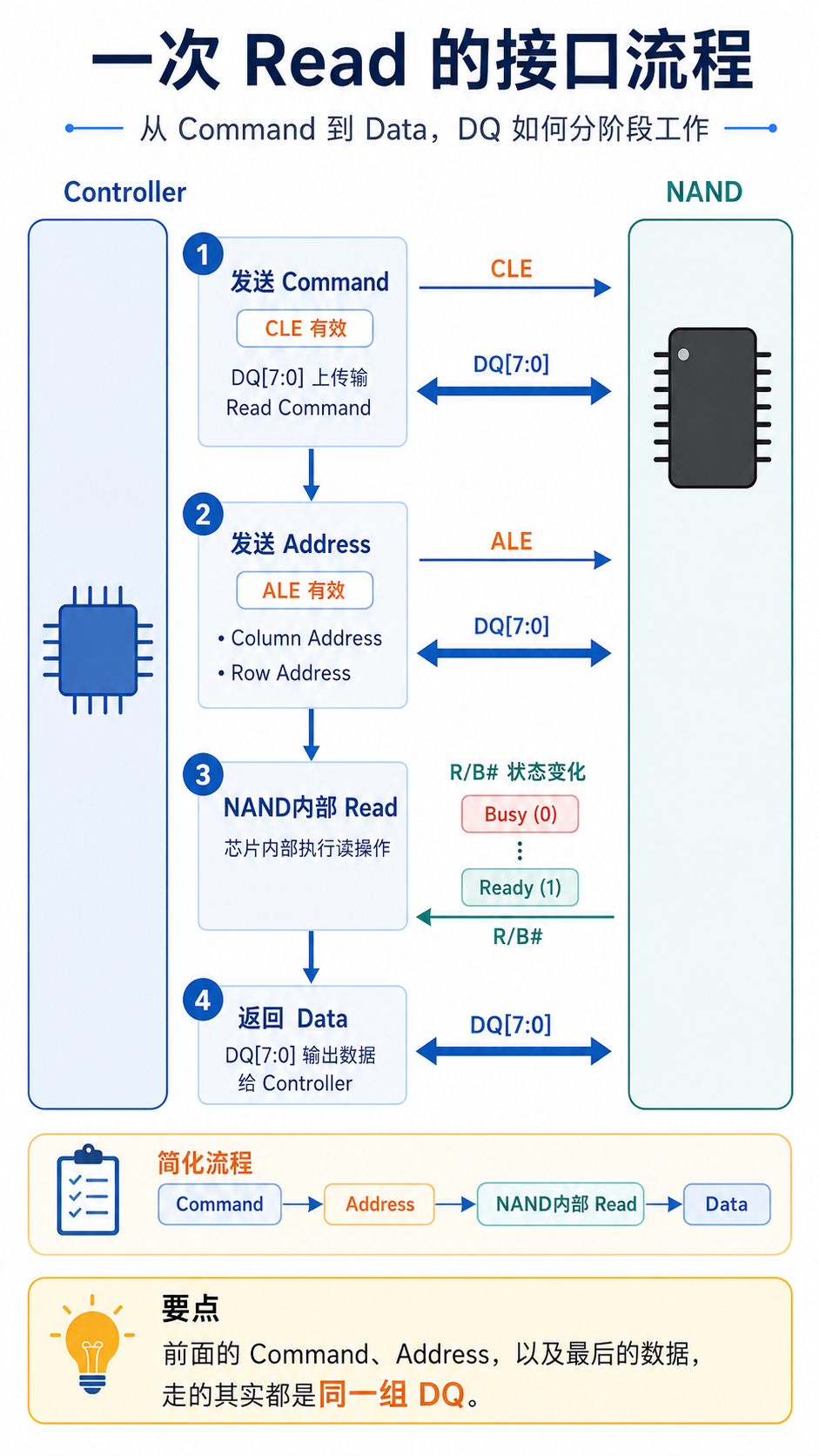

拿一次最基本的 NAND Read 来看会更直观。

首先，Controller 要告诉 NAND：我要执行一次 Read。于是先通过 DQ 发送 Read Command，此时 CLE 有效。

接下来，Controller 还需要告诉 NAND：我要读哪里。于是进入 Address 阶段，这时候 ALE 有效，DQ 上开始依次传输 Address。

这些 Address 通常还会继续分成 Column Address 和 Row Address。这里先简单理解就可以：Column Address 决定 Page 内部的位置，Row Address 决定要访问哪一个 Page。

Address 发送完成之后，NAND 才会开始执行内部 Read。等内部 Read 完成以后，真正的数据再通过 DQ 返回给 Controller。

所以单纯从接口这一层看，一次 Read 大致可以理解成：

Command
↓
Address
↓
NAND内部Read
↓
Data

有意思的地方就在这里：前面的 Command、Address，以及最后真正的数据，走的其实都是同一组 DQ，只是发生在不同时间。

五、为什么不直接多搞一些引脚？

看到这里，很自然会产生另一个问题：既然 Command、Address 和 Data 本来就是三种不同的信息，为什么不干脆给它们各自准备独立的线路？

比如 Data Bus 一组，Address Bus 一组，Command Bus 再来一组。这样想发 Command 就走 Command Bus，想发 Address 就走 Address Bus，想传 Data 就走 Data Bus，不是更直接吗？

从电路上说，当然可以。

但问题在于：不划算。

NAND 的地址并不短。随着 NAND 容量不断增大，需要区分越来越多的 Block 和 Page，完整地址会越来越长。如果把这些 Address Bit 全部做成独立物理引脚，再给 Command 单独准备一组线路，那么整个 NAND 的 Pin Count 会明显增加。

而现在这种方式，只需要一组 DQ，再加上 CLE 和 ALE，就可以让 Command、Address 和 Data 共用同一套物理线路。

所以 CLE 和 ALE 看起来像是额外增加了两根控制线，但实际上它们的作用恰恰是：

用很少的控制 Pin，省掉更多专用 Pin。

六、为什么这种复用特别适合NAND？

如果只是为了少几根 Pin，其实还不足以解释为什么这套设计会长期存在。更关键的是，Command、Address 和 Data 的传输量根本不在一个数量级上。

一次 NAND 操作开始时，Controller 需要发送的可能只是少量 Command 和少量 Address，但后面真正传输的数据，却可能是一整个 Page。

也就是说，一次操作大致是：

少量 Command
↓
少量 Address
↓
NAND内部操作
↓
大量 Data

真正需要大量接口带宽的是 Data。Command 和 Address 只在一次 Operation 开始时短暂出现。

如果为了这些只使用几个 Cycle 的信息，长期准备一整套独立的 Address Pin 和 Command Pin，那么在真正大量传输 Data 的时候，这些 Pin 大部分时间都处于闲置状态。

这就不太划算。

NAND 于是选择了另外一种方式：让低占用率的 Command 和 Address，与 Data 共用 DQ。

付出的代价，是多花几个 Cycle 发送 Command 和 Address；换来的，则是更低的 Pin Count。

这其实是一种很典型的工程取舍：

用少量时间，换长期存在的硬件资源。

七、容量越来越大，为什么Pin没有跟着一直增加？

地址复用还有一个很实际的好处。

假设 NAND 使用独立 Address Bus，那么 NAND 容量增大以后，需要更多 Address Bit。Address Bit 增多，就可能意味着 Address Pin 也要继续增加。这样每次 NAND 容量升级，都可能影响封装、Controller 和 PCB。

但地址复用以后就不一样了。

NAND 内部可以继续增加更多 Block、更多 Page、更大的地址空间，而外面仍然可以继续使用原来的 DQ[7:0]。

地址变长怎么办？

很简单：多发一个 Address Cycle。

所以 NAND 内部容量增加以后，并不一定需要同步增加外部 Address Pin。

某种程度上可以说：

地址复用把 NAND 内部容量增长和外部 Pin Count 解耦了。

这对于 NAND 这种容量不断增长的存储器件非常重要。

八、为什么不同厂家后来都愿意这么做？

再往后想一步，还会有一个问题：如果这只是某一家 NAND 厂商的设计选择，为什么后来很多厂商都采用了类似的接口思路？

一开始，原因很简单：这种设计本身就适合 NAND。 它减少了 Pin Count，又没有付出太大的性能代价。

但等越来越多 NAND、Controller、封装、PCB、测试设备都围绕这种接口设计以后，事情就不只是“省 Pin”这么简单了，这时候又多了一个更重要的价值：

兼容性。

试想一下，如果每家 NAND 厂商都有完全不同的接口，A 厂使用独立 Address Bus，B 厂使用 DQ 复用，C 厂又使用另一套 Command Bus，D 厂的 Pinout 和 Timing 全都不一样，那么 Controller 厂商就要为不同 NAND 准备不同的接口。

SSD 厂商换一颗 NAND，可能连 PCB、Controller Pinout 和测试平台都要跟着变，整个产业链的成本都会明显增加。

反过来，如果大家在最基本的接口思路上保持一致，例如 DQ、CLE、ALE、CE#、RE#、WE#、R/B# 等基本信号保持类似，那么即使不同 NAND 在具体 Command、Timing、Feature 上仍然存在差异，至少最底层的连接方式可以保持相对稳定。

所以这套设计一开始是一个合理的工程选择，后来则进一步变成了整个产业链共同的接口基础。

九、后来有了ONFI和Toggle

随着 NAND 速度不断提高，接口也需要继续演进。

但真正需要解决的问题并不是：要不要把 Address 单独拉出来？

而是：

怎样让 DQ 上的数据传得更快？

于是后来的 NAND Interface 开始不断提高 I/O Rate，引入 DDR、DQS 等高速传输机制。现在经常看到的两套主要接口体系，就是 ONFI 和 Toggle Mode。

这里有一点很容易误解。

并不是 ONFI 或 Toggle 发明了 CLE、ALE，也不是它们发明了 DQ 复用 Command、Address 和 Data。这些基本接口思想在更早的 NAND 中就已经存在了。

ONFI 和 Toggle 更像是在这套基本结构上继续解决接口如何标准化、数据如何高速传输、Timing 如何定义，以及高速模式如何工作等问题。

所以即使 NAND 从早期异步接口一路发展到后来的高速 DDR 接口，仍然能看到熟悉的 CLE、ALE 和 DQ。

变化最大的，是 Data 的传输方式越来越快，而不是重新增加一大排独立 Address Pin。

十、从几个引脚，看NAND的设计取舍

如果只看 datasheet，我们很容易把：

CLE = Command Latch Enable
ALE = Address Latch Enable

记下来，然后继续往后看。

但如果多问几个为什么，就会发现，这两个 Pin 后面其实藏着 NAND Interface 很完整的一套设计逻辑。

为什么需要 CLE 和 ALE？因为 Command 和 Address 都没有独立的总线，而是和 Data 共用 DQ。CLE 用来告诉 NAND 当前 DQ 上的是 Command，ALE 用来告诉 NAND 当前 DQ 上的是 Address。

为什么三者要共用 DQ？因为 Command 和 Address 的传输量很小，而真正占用接口带宽的是后面大量的数据。既然 Address 和 Command 只在少数几个 Cycle 出现，就没有必要为它们长期准备大量独立物理线路。

于是 NAND 做了一个很典型的取舍：

少量额外的 Command / Address Cycle

换

更少的物理引脚

这种设计不仅减少了 Pin Count，也让 NAND 容量继续增长时，不需要让 Address Pin 数量跟着不断增加。

后来 NAND 接口一路发展到 ONFI、Toggle，速度越来越高，DQS、DDR 等机制不断加入，但 CLE、ALE 和 DQ 复用这种基本思想一直被保留了下来。

因为真正需要大量带宽的，从来都不是前面那几个 Byte 的 Command 和 Address。

而是后面真正要传输的那些数据。
