一、上一篇我们讲 Read Retry，这一篇要讲它背后的“追踪能力”

前面我们讲过，NAND 读取数据，本质上不是像硬盘那样把一个稳定的 0 或 1 直接拿出来。

NAND 读取更像是在问一个问题：

这个 cell 的阈值电压 Vth，到底落在哪个区间？

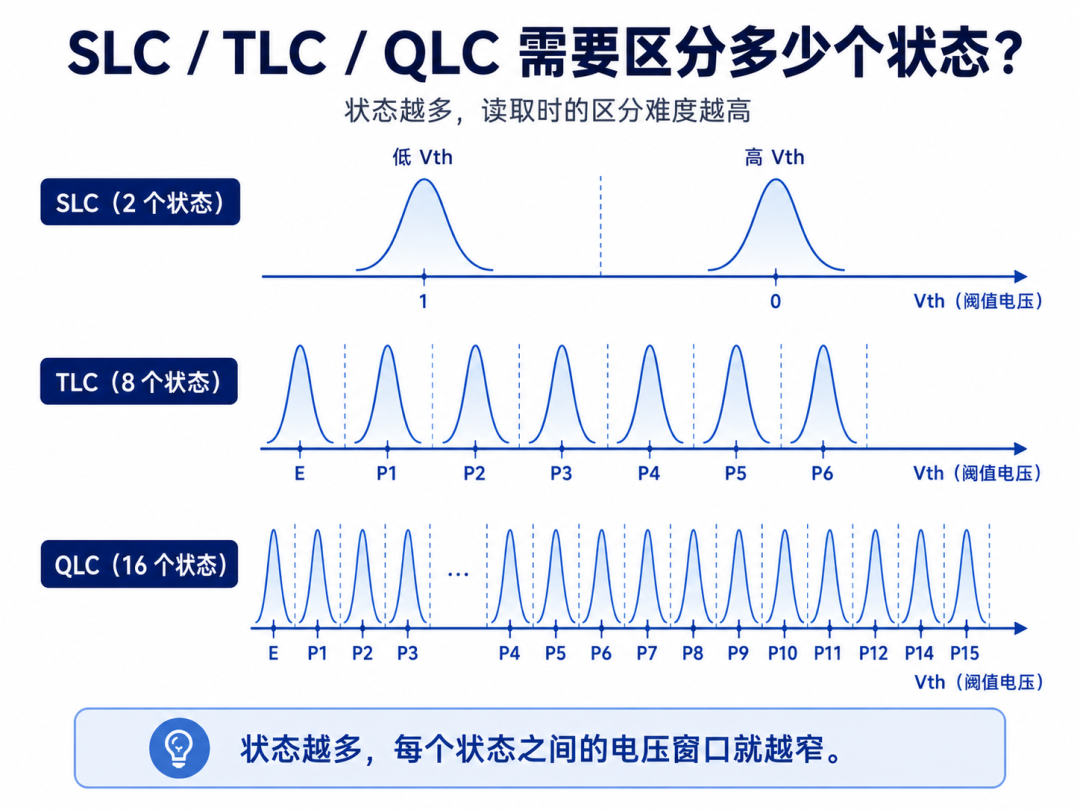

对于 TLC 来说，一个 cell 有 8 种状态。 对于 QLC 来说，一个 cell 有 16 种状态。

所以 SSD 读取 NAND 的时候，不是简单判断“有电 / 没电”，而是要用一组 read level，把这些状态分开。

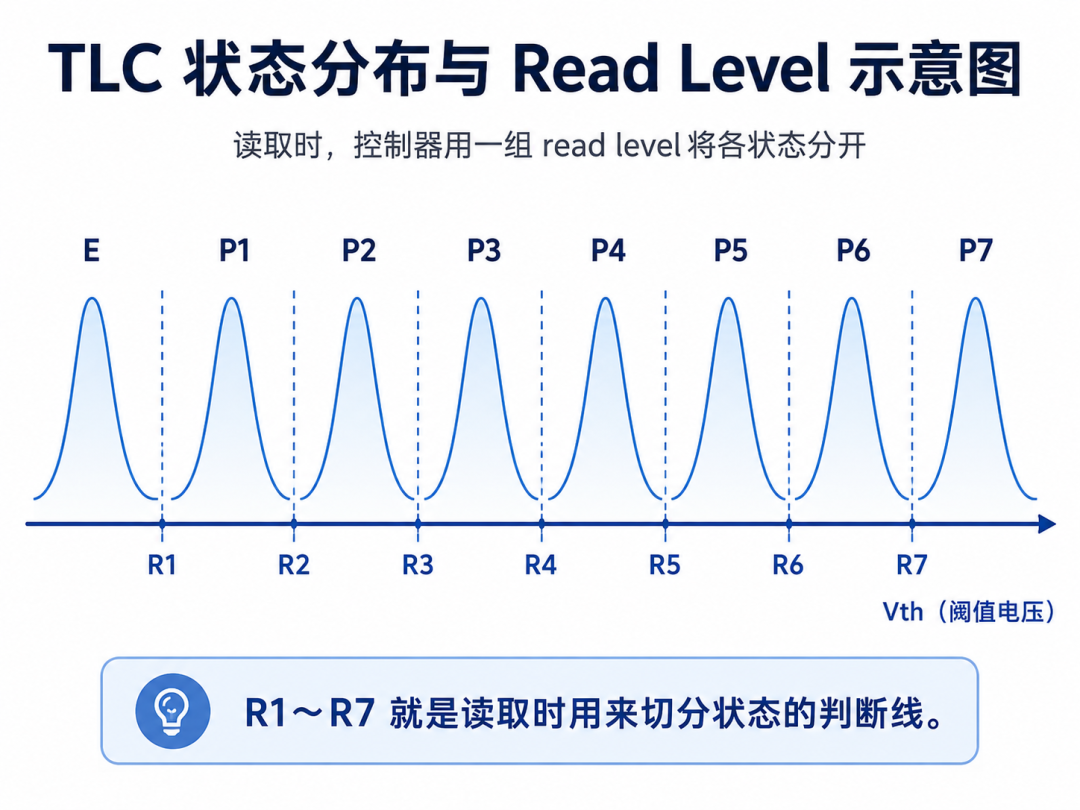

可以把它想象成这样：

这些 R1、R2、R3……就是读取时用来切分状态的判断线。

问题是：

NAND 用久了以后，这些状态峰值不会一直待在原来的地方。

它们会移动，会变宽，会互相靠近。

于是原来好用的 read level，慢慢就不准了。

这时候，就需要 Vth Tracking。

二、什么是 Vth？

Vth，全称是 threshold voltage，阈值电压。

通俗说，就是：

让一个 cell 从“不导通”变成“导通”所需要的控制栅电压。

NAND 里面存数据，不是直接存 0 和 1，而是通过浮栅或者电荷捕获层里的电子数量，改变 cell 的阈值电压。

电子越多，Vth 越高。 电子越少，Vth 越低。

所以 NAND 里的数据，本质上是通过不同的 Vth 区间来表示的。

状态越多，每个状态之间的间隔就越小。

这也是为什么 QLC 比 TLC 更难读，更依赖 ECC、Read Retry、Vth Tracking 这些机制。

三、为什么 Vth 会变？

一个刚写完的数据，不代表它永远都保持原样。

NAND 不是一个完美的数字器件。 它更像一个会老化、会漂移、会受环境影响的模拟器件。

Vth 会因为很多原因发生变化。

比如：

  1. P/E 次数增加
  2. 数据放置时间变长
  3. 温度变化
  4. 读 disturb
  5. 相邻 cell 干扰
  6. program 干扰
  7. 电荷泄漏
  8. 工艺差异

这些因素最后都会影响一个结果：

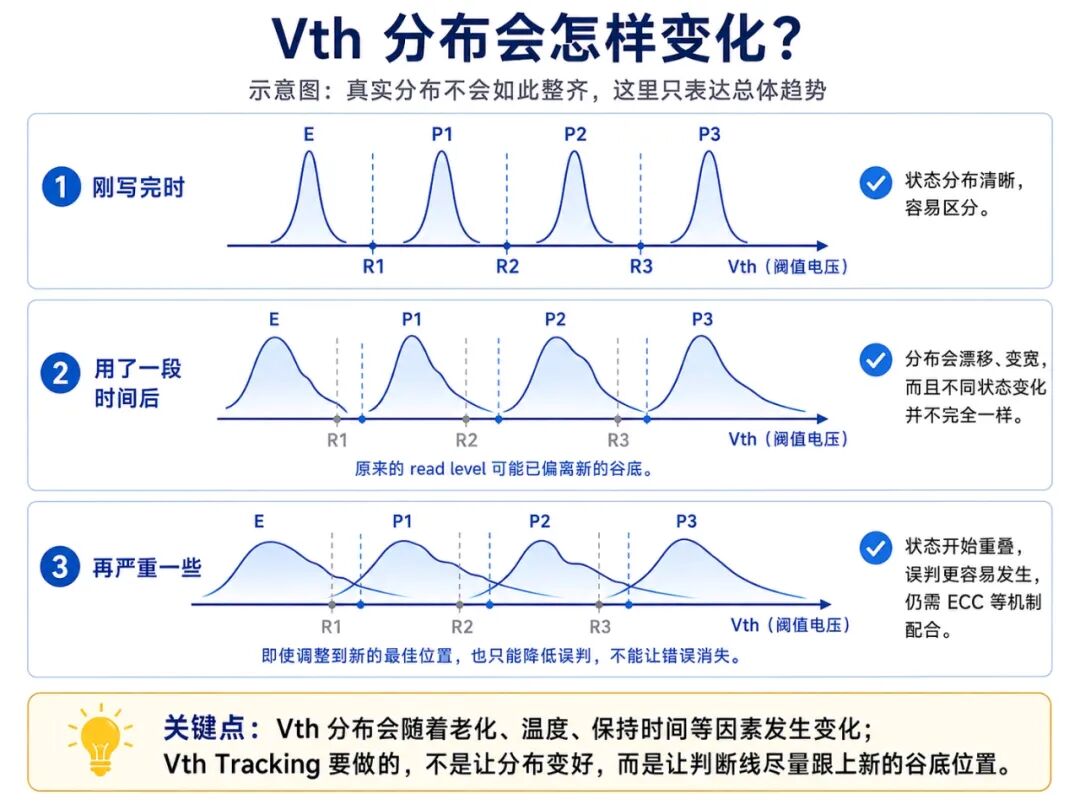

原来清楚分开的 Vth 分布，慢慢变得不那么清楚了。

一旦状态开始重叠，SSD 再用原来的 read level 去切，就容易切错。

这就是 bit error 的来源之一。

四、默认 read level 为什么会失效？

NAND 出厂时，厂商会给出一套默认的 read level。

新盘、低 P/E、刚写完不久的数据，用默认 read level 读取，通常没什么问题。

但问题在于：

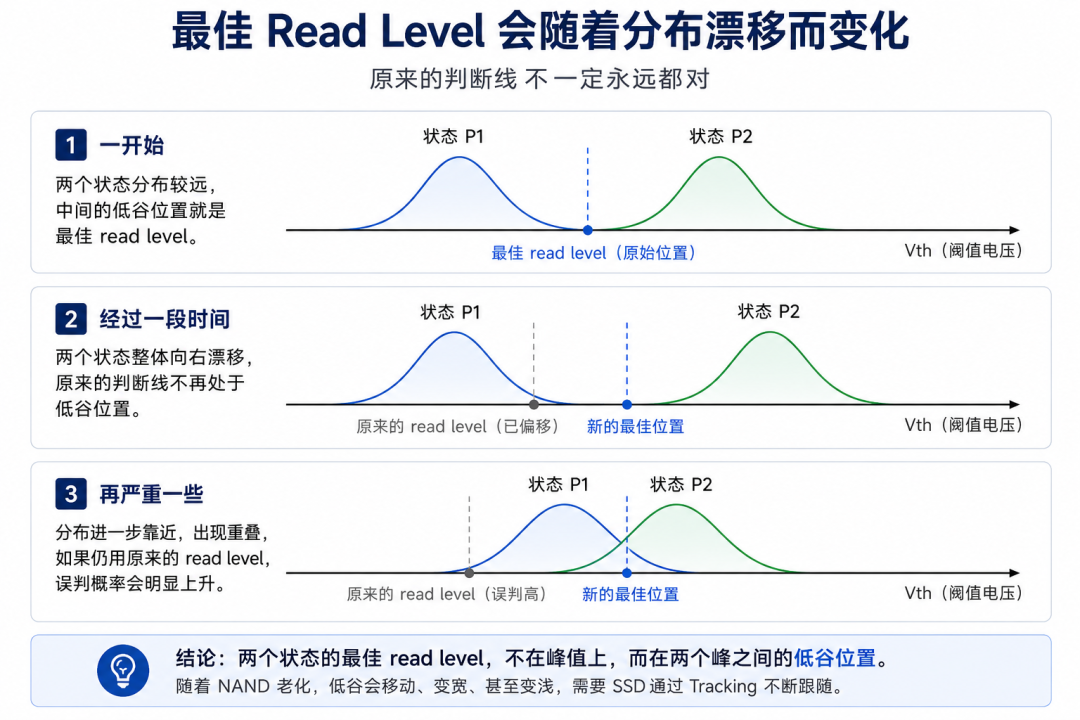

默认 read level 是静态的，而 NAND 的 Vth 分布是动态变化的。

可是如果 SSD 还在用旧的判断线，就会发生误判。

这就像原来在两座山峰之间画了一条分界线。 后来山峰移动了，但你的分界线没动。 那分错地方就是早晚的事。

五、Read Retry 是抢救，Vth Tracking 是追踪

讲到这里，就可以区分两个概念了：

Read Retry：这次读失败了，我换几组read level再试试。

VthTracking：记录和预测NAND状态变化，让下次直接用更合适的read level

Read Retry 的重点是“救这一次”。

比如默认 read level 读出来，ECC 解不动。 那 SSD 就会尝试调整 read level：

  1. 默认 read level
  2. 失败

  4. read level +1
  5. 失败

  7. read level -1
  8. 失败

  10. read level +2
  11. 成功

这就是 Read Retry。

但如果每次都靠 Read Retry，代价很高。

因为每多 retry 一次，就多一次 NAND read。 读延迟会上升，性能会抖动，功耗也会增加。

所以更好的办法不是每次都临时猜，而是：

既然这块 NAND 的最佳 read level 已经偏了，那我能不能把这个偏移趋势记下来？

这就是 Vth Tracking 的意义。

六、Vth Tracking 到底在 tracking 什么？

Vth Tracking 不是直接去测每一个 cell 的真实 Vth。

这在 SSD 运行时不现实。

它真正追踪的是：

某个 block、某个 wordline、某类页面，在当前老化程度和环境条件下，更适合用哪一组 read level。

也就是说，它追踪的是“最佳读取位置”的变化。

可以理解为：

  1. 原始 read level：
  2. R1, R2, R3, R4, R5, R6, R7

  4. 经过 tracking 后：
  5. R1+Δ1, R2+Δ2, R3+Δ3, R4+Δ4,...

这里的 Δ，就是偏移量。

这些偏移量可能和很多因素有关：

  1. P/E cycle
  2. block age
  3. retention time
  4. temperature
  5. wordline 位置
  6. page type
  7. 历史retry结果
  8. ECC 错误 bit 数

不同厂商、不同主控、不同 NAND，对这些信息的使用方式都不一样。

但核心思想是一样的：

不要一直用固定 read level，而是让 read level 跟着 NAND 的状态变化一起调整。

七、SSD 怎么知道 read level 偏了？

SSD 不会凭空知道。它通常要靠读取结果反推。最直接的线索是 ECC。

比如某个 page 用默认 read level 读取后，ECC 虽然成功纠错了，但发现错误 bit 很多。

这说明什么？

说明这次虽然救回来了，但读得并不舒服。

如果错误 bit 很少：

  1. ECC corrected bits =5

说明 read level 还比较准。

如果错误 bit 很多：

  1. ECC corrected bits =80

说明 read level 可能已经不太合适了。

如果已经接近 ECC 能力上限，那就更危险：

  1. ECC corrected bits =190
  2. ECC capability =200

这次能读回来，不代表下次还能读回来。

所以 SSD 可以根据 ECC 的纠错数量，判断当前 read level 的健康程度。

更进一步，SSD 还可以用不同 read level 试读，观察哪一组 read level 产生的错误更少。

比如：

  1. R默认：ECC corrected bits = 120
  2. R+1：ECC corrected bits = 70
  3. R+2：ECC corrected bits = 40
  4. R+3：ECC corrected bits = 65

那么 SSD 大概率会认为：

  1. R+2更接近当前最佳 read level

这个过程，本质上就是在找 Vth 分布之间新的谷底位置。

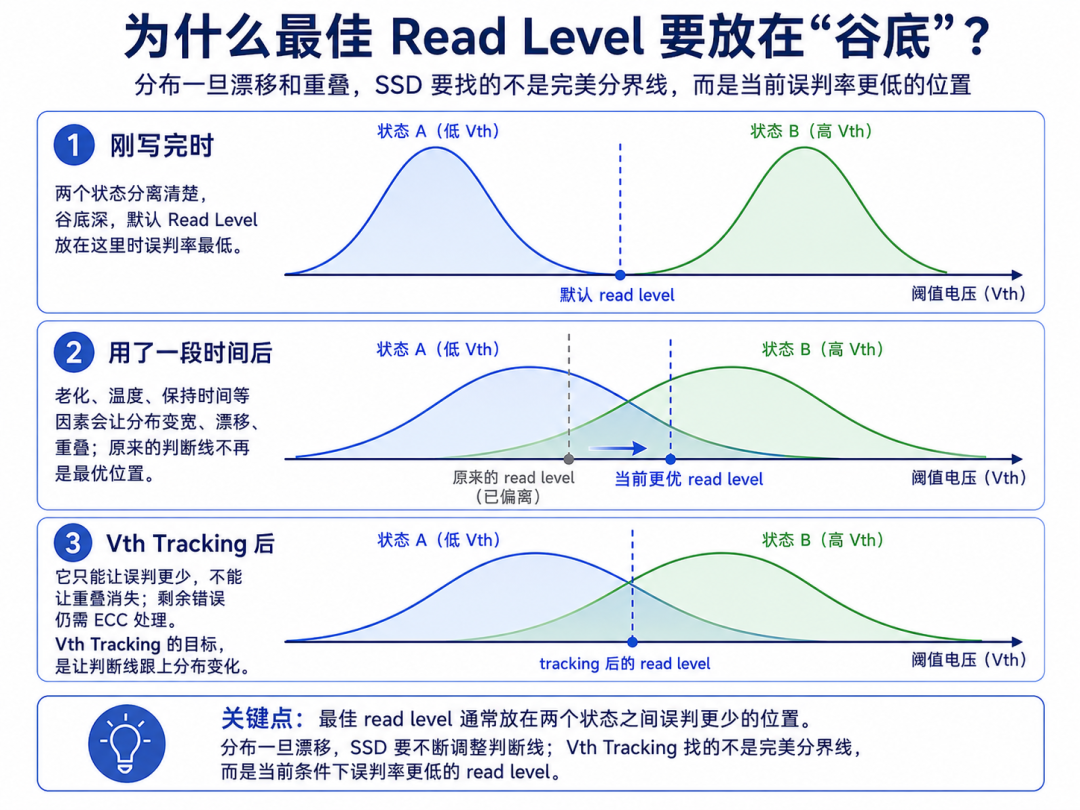

八、为什么是找“谷底”？

两个状态之间，最适合放 read level 的地方，不是某个状态峰值上，而是两个峰之间的低谷。

Vth Tracking 要做的，就是尽量追踪这个低谷的位置。

所以它不是简单地说：

所有 read level 都加 1。

真实情况更复杂。

不同状态之间的 read level，偏移方向和偏移幅度可能不一样。

低 Vth 状态可能偏一点，高 Vth 状态可能偏另一点。 不同 wordline 位置也可能不一样。 不同 P/E 次数下也可能不一样。

所以 Vth Tracking 不是一个简单的常数补偿，而是一套动态校准机制。

九、Vth Tracking 和 Read Retry 的关系

可以把两者关系理解成这样：

  1. ReadRetry负责试错
  2. VthTracking负责记忆和预测

一次 Read Retry 成功以后，SSD 不一定只是把数据返回给主机就结束。

它还可能把这次 retry 的结果记录下来。

比如：

1. 这个 block 最近默认 read level 不太好用

2. 这个 WL 用 R+2更容易读回来

3. 这个 page type 在高 P/E 后需要更大的偏移

4. 这个温度范围下 read level 需要调整

这些信息可以帮助后续读取。

下一次读同一个 block 或类似条件的数据时，就不必从默认 read level 开始傻试，而是直接使用更接近最佳值的 read level。

这就是 Vth Tracking 的价值。

它让 SSD 从“每次都临时抢救”，变成“根据历史经验提前校准”。

十、Vth Tracking 不是为了炫技，而是为了降低尾延迟

从用户角度看，Vth Tracking 最直接的价值不是“读得更科学”，而是：

减少 Read Retry 次数，降低读延迟抖动。

普通读延迟可能很低。但一旦触发多次 Read Retry，延迟可能明显上升。这会形成所谓的 long tail latency，也就是尾延迟。平均延迟看起来还行，但偶尔某些读请求特别慢。

对普通家用电脑来说，可能表现为偶发卡顿。 对企业级 SSD 来说，这就是很严重的问题。 因为数据库、存储系统、虚拟化环境都很怕尾延迟。

所以 Vth Tracking 的一个重要目标就是：

  1. 少retry
  2. 早命中
  3. 少抖动
  4. 提高读稳定性

它不一定让每一次读取都更快，但它能减少那些特别慢的读取。

十一、Vth Tracking 也能保护 ECC 余量

ECC 不是无限强的。

如果一个 page 有 200 个 bit 错误，而 ECC 最多只能纠 220 个，那这次虽然成功了，但已经很危险。

这就像考试刚好压线及格。

你不能因为这次过了，就认为没问题。

因为下次温度变了、放置时间更长了、read disturb 更多了，错误 bit 可能就超过 ECC 能力。

Vth Tracking 的意义之一，就是尽量把读取点调到更合理的位置，让原始 bit error 降下来。

比如：

  1. 默认 read level：
  2. raw bit error =180

  4. tracking 后 read level：
  5. raw bit error =80

这样 ECC 的压力就小很多。

ECC 压力小，就意味着数据安全余量更大。

所以 Vth Tracking 不是替代 ECC，而是帮 ECC 减负。

关系可以这样看：

  1. VthTracking：尽量读得更准
  2. ECC：把剩下的错误修回来
  3. ReadRetry：读不准时临时换角度再读
  4. TestRead
    ：发现数据越来越危险时，搬到更健康的位置

十二、Vth Tracking 和 Test Read的关系

如果某个 block 经常需要很大的 read level 偏移才能读回来，说明它已经不太健康。

比如：

  1. 默认 read：失败
  2. retry+1：失败
  3. retry+2：勉强成功
  4. ECC corrected bits 很高

这种数据虽然还能读，但已经接近危险区。

这时 SSD 可能会触发 Test Read。

Test Read的意思是：

趁现在还能读出来，赶紧把数据搬到新的 block 里。

所以 Vth Tracking 不只是为了读这一次，它也可以给后台管理提供信号。

它可以告诉 SSD：

这个block的Vth分布已经偏得比较厉害

这个数据继续放下去风险变大

这个区域后续要重点关注

然后 FTL 或后台管理模块可以做决策：

  1. 是否搬迁数据
  2. 是否降低使用频率
  3. 是否加入坏块候选观察
  4. 是否调整 refresh 策略

从这个角度看，Vth Tracking 是 NAND 健康管理的一部分。

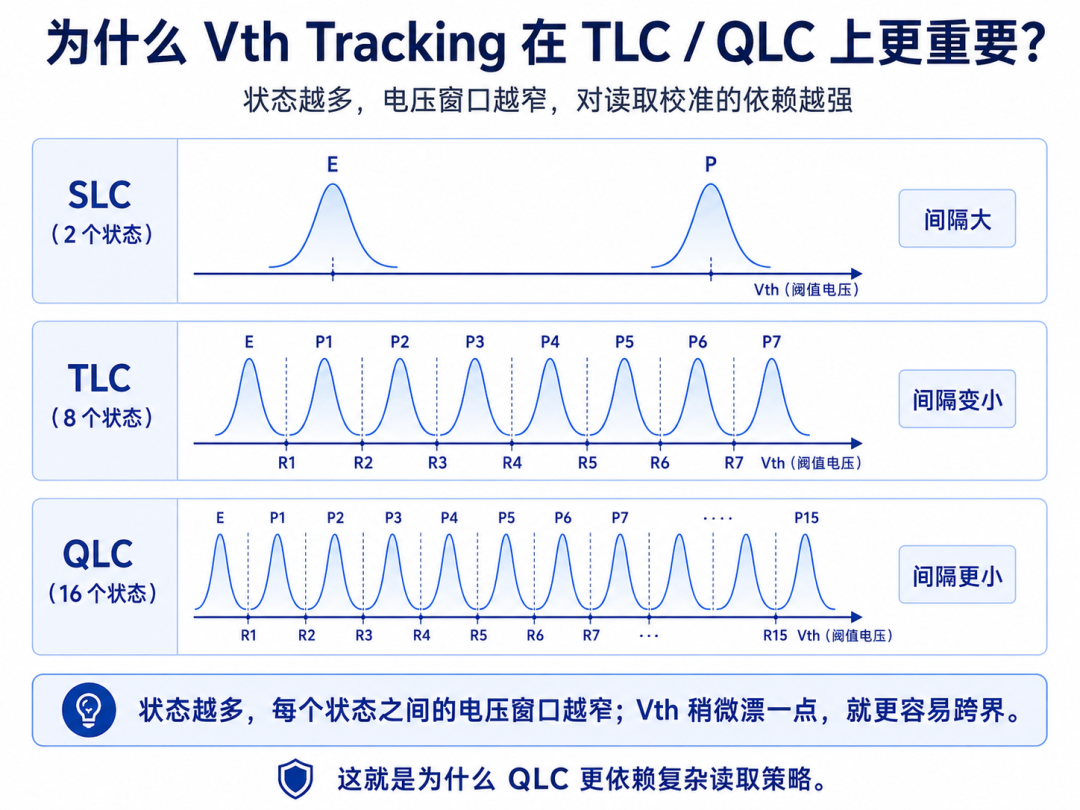

十三、Vth Tracking 为什么在 TLC / QLC 上更重要？

状态越多，每个状态之间的电压窗口越窄。

窗口越窄，Vth 稍微漂一点，就更容易跨界。

这就是为什么 QLC 更依赖复杂读取策略。

QLC 并不是“不能用”。但它对控制器能力、ECC 能力、read retry 策略、Vth tracking、后台数据管理的依赖更强。所以很多人只从“QLC 擦写寿命低”理解 QLC，其实是不够的。QLC 的难点不只是写多少次，还包括：

  1. 状态更多
  2. 窗口更窄
  3. 读取更难
  4. 错误率更敏感
  5. 更依赖控制器算法

Vth Tracking 就是这些算法中的重要一环。

十四、那 Vth Tracking 是前台做，还是后台做？

两种都有可能。

一种是前台触发。

也就是主机真的来读某个数据，SSD 发现默认 read level 不好用，于是触发 retry。 retry 成功后，顺手更新 tracking 信息。

流程大概是：

  1. 主机读数据
  2. ↓
  3. NAND read
  4. ↓
  5. ECC decode
  6. ↓
  7. 错误很多或失败
  8. ↓
  9. ReadRetry
  10. ↓
  11. 找到更好的 read level
  12. ↓
  13. 更新Vth tracking 信息
  14. ↓
  15. 返回数据

另一种是后台校准。

SSD 在空闲时，可能会挑一些 block 或 page 做采样读取，观察当前 read level 是否仍然合适。

流程可能是：

  1. 后台扫描
  2. ↓
  3. 采样读取
  4. ↓
  5. 统计 ECC 错误
  6. ↓
  7. 估计 read level 偏移
  8. ↓
  9. 更新 tracking 参数

前台方式更直接，但会影响用户请求延迟。 后台方式更平滑，但会消耗内部带宽和功耗。

所以工程上要权衡：

校准太少：read level 跟不上Vth漂移

校准太多：浪费带宽、影响性能、增加读 disturb

真正的 SSD 固件，不会无限制地 tracking。 它一定要控制频率、范围和触发条件。

十五、Vth Tracking 不是越频繁越好

这点很重要。

很多机制听起来很好，但在 SSD 里不能无脑使用。

Vth Tracking 也一样。

因为 tracking 本身需要额外读取、统计和计算。

如果你为了追踪 Vth，把 NAND 反复读很多遍，可能会带来几个问题：

  1. 增加内部读放大
  2. 增加功耗
  3. 占用 NAND bandwidth
  4. 影响前台 IO
  5. 增加 read disturb 风险
  6. 固件复杂度上升

所以 Vth Tracking 的难点不是“能不能追踪”。

真正难的是：

在性能、寿命、功耗、可靠性之间找到平衡。

这也是 SSD 固件有意思的地方。

很多机制不是单点技术，而是系统工程。

十六、可以把 Vth Tracking 理解成 SSD 的“动态调焦”

一个比较形象的比喻是相机对焦。

NAND 的 Vth 分布就像被拍摄的物体。 read level 就像相机的焦点。 ECC 就像后期修图。 Read Retry 就像发现照片糊了以后重新对焦再拍一张。 Vth Tracking 则是自动对焦系统。

刚开始，对焦位置是准的。

但随着物体移动、光线变化、镜头抖动，原来的焦点就不准了。

如果每次都拍糊了再重新对焦，效率很低。

更好的方式是：

系统持续观察画面变化，提前把焦点跟上。

这就是 Vth Tracking。

它不是在数据坏了以后才救。 它是在数据还没彻底坏之前，就尽量让读取位置跟上 NAND 状态变化。

十七、放到整个 NAND 读取链路里看

前面几篇文章串起来，完整逻辑是这样的：

更好的方式是：

1. NAND 不是完美数字器件

↓

2.数据以Vth分布形式存在

↓

3.读取本质是用 read level 判断Vth区间

↓

4.Vth会随着老化、温度、时间发生漂移

↓

5.默认 read level 会逐渐不准

↓

6. ECC 负责纠正读出来的 bit 错

↓

7. ECC 压力太大或失败时，ReadRetry换 read level 再试

↓

8.VthTracking记录和预测更合适的 read level

↓

9.如果数据已经越来越难读，Test Read把它搬走

这就是 Vth Tracking。

所以 SSD 读数据，不是一个简单动作。

它背后是一整套救援系统：

  1. read level
  2. sense amp
  3. ECC
  4. ReadRetry
  5. VthTracking
  6. TestRead
  7. FTL 后台管理

这些机制组合起来，才让 NAND 这种并不完美的介质，看起来像一个可靠的存储设备。

十八、Vth Tracking 最容易被误解的一点

很多人会以为：

SSD 读不出来了，才需要 Read Retry 和 Vth Tracking。

这个理解不完全对。

更准确的说法是：

SSD 在读得越来越吃力的时候，就已经需要这些机制了。

ECC 还能纠回来，不代表状态健康。 Read Retry 能救回来，也不代表数据安全。 Vth Tracking 能调回来，也不代表 block 还能长期放任不管。

这些都是信号。

一个成熟的 SSD 控制器，要看的不是“这次有没有读成功”，而是：

  1. 这次读成功用了多少代价？
  2. ECC 纠了多少 bit？
  3. 有没有触发retry？
  4. retry到第几档才成功？
  5. 这个 block 最近趋势是不是变差？
  6. 这个数据要不要搬走？

这才是固件真正关心的问题。

十九、结尾：SSD 不是在读取数据，而是在不断校准现实

从表面看，主机只是发了一个 read 命令。

但 SSD 内部真正发生的是：

  1. 先用当前 read level 试读
  2. 再用 ECC 判断读得准不准
  3. 不准就ReadRetry
  4. 成功后更新VthTracking
  5. 发现风险变大就TestRead

所以 SSD 不是机械地把数据读出来。

它是在一个不断老化、漂移、受干扰的模拟世界里，持续寻找最合理的判断线。

这就是 Vth Tracking 的本质：

NAND 的状态一直在变，SSD 必须跟着变。 否则，昨天正确的 read level，今天就可能变成错误的判断线。

Read Retry 解决的是“这一次怎么救回来”。 Vth Tracking 解决的是“下一次怎么不要再从头试错”。

这也是 NAND 存储最有意思的地方：

数据并不是安静地躺在那里等你读取。 它一直在变。 SSD 要做的，就是在变化中，把它重新判断出来。
