很多人以为，SSD 读取数据是一件非常确定的事。

写进去是 0，读出来就是 0。
写进去是 1，读出来就是 1。
就像把东西放进抽屉，再原样拿出来。

但 NAND 的真实世界，并没有这么体面。它不是“看见答案”，再把答案拿出来。它真正做的，是在一堆已经开始模糊、漂移、甚至彼此重叠的信号里，尽可能判断：

这个答案，原本最可能是什么。

换句话说：

NAND 不是在读取数据。它是在猜数据。

这听起来像一句故意耸动的话。
但如果真的理解了 NAND 的底层，就会发现：这不是夸张，而是事实。

一、NAND 里真正存的，不是 0 和 1

这是理解 NAND 读取的第一步。

我们平时说“写入数据”，总会下意识觉得，存进去的是数字本身。但在 NAND 里，真正被存进去的，不是 0，也不是 1，而是电荷。这些电荷最终决定了一个东西：

阈值电压。

之前文章里已经讲过，编程操作本质上就是通过高压，把电子一点点泵进浮栅层。

浮栅里电子越多，这个单元就越难导通，阈值电压越高；
浮栅里电子越少，这个单元就越容易导通，阈值电压越低。

所以，一个存储单元的真实状态，从来不是：

• 我是 0
• 我是 1

而是：

我的阈值电压，大概落在这里。

也就是说，NAND 的底层世界，根本不是一个天然纯粹的数字世界。它首先是一个模拟世界，然后才被我们强行解释成数字世界。

二、所谓读取，本质上只是“试一下它通不通”

NAND 的读取，表面看起来很简单：选中某个存储单元，给它加上一个参考电压；
如果它导通，就判成一种状态；如果它不导通，就判成另一种状态。

但真实过程远没有这么干净。

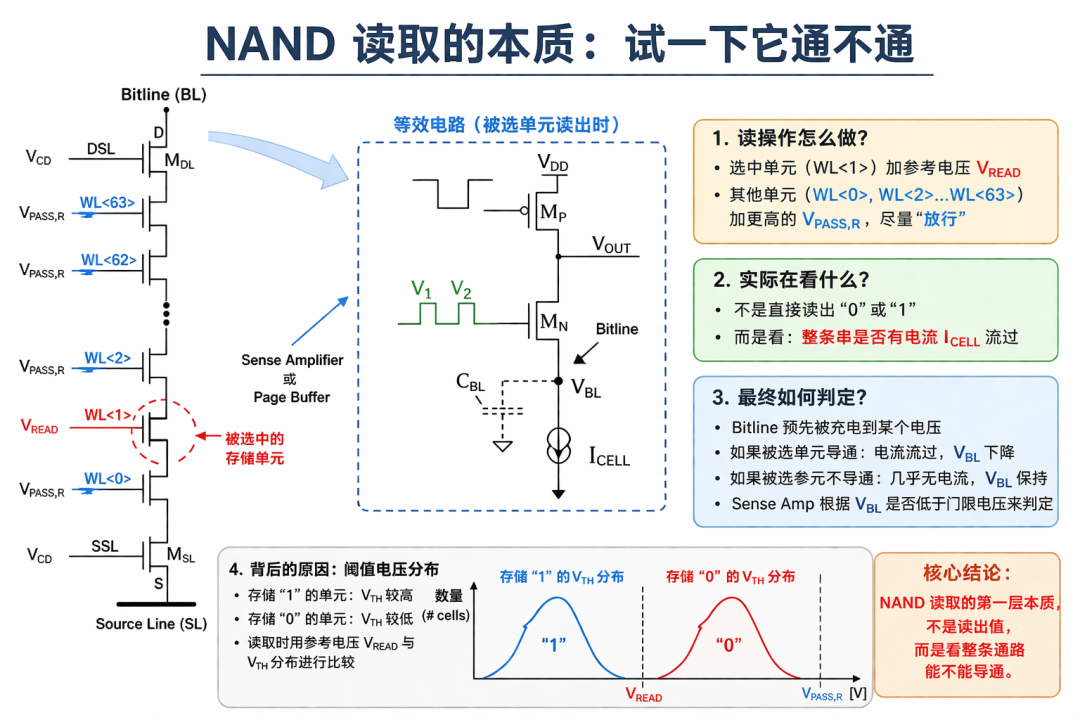

因为在 NAND 里，存储单元不是一个个彼此独立站着的。它们是串联成串的。如图所示：

这意味着，当读取某个目标单元时，真正面对的，并不是“单独观察它自己”，而是在看：

这一整条串联通路，最终能不能导通。

如果看 NAND 阵列的组织方式，会发现：

• 一个页上的单元共享同一条 wordline
• 沿着 bitline 方向，多个单元是串联在一起的

所以，当读取图中那个被选中的红色单元时，控制器并不是只盯着它本身，而是通过 wordline 和 bitline 的交叉定位，把它放到整条通路中唯一的“关卡”位置。

三、为什么加一个电压，就能判断它存了什么？

这里要先回到 MOS 管的导通原理。

对于普通 MOS 管来说，控制栅极加上电压后，如果这个电压高到足以形成沟道，源极和漏极之间就会导通。这个“刚好能导通”的门槛，就是它的阈值电压。

但 NAND 的存储单元不是普通 MOS 管，它是浮栅晶体管。它和普通 MOS 最大的区别在于：浮栅层里存着电子。

这些电子会形成一个反向电场，削弱控制栅极对沟道的拉动能力。
结果就是：

同样的栅极电压下，浮栅晶体管会比普通 MOS 更难导通。

换句话说，要让一个 NAND 单元导通，控制栅极施加的电压，不仅要满足普通 MOS 的导通条件，还要额外克服浮栅中存储电荷带来的“屏蔽作用”。

浮栅里的电子越多，这个单元就越难打开，它的阈值电压也就越高。

四、Vpass 和 Vread，到底分别在干什么？

这时候，Vpass 和 Vread 的分工就清楚了。

对于那些不需要读取的单元

控制器并不关心它们当前存的是什么。它只希望它们：

别挡路。

所以，对这些未选中的单元，控制器会施加一个相对较高的电压，这个电压是 Vpass。

它的目的很简单：

不管这些单元原来的阈值电压是多少，都尽量把它们强行打开，让它们处于“放行”状态。

这样，未选中的单元就不再参与判决，它们只负责把整条通路保持畅通。

对于真正被选中的那个单元

情况就完全不同了。

这时候控制器不能直接给它一个很高的电压。
因为如果电压太高，那不管它处于什么状态，都会被打开，判别就失去意义了。

所以，对这个真正要读的单元，控制器施加的是一个测试电压，也就是 Vread。

这里一定要分清：

Vread 不是这个单元自己“带着的电压”。它是外部施加在控制栅极上的测试电压。

它的作用，不是保证导通，而是去试探：

这个单元当前到底有多难打开。

如果这次施加的 Vread 还不够高，无法克服浮栅电荷带来的屏蔽作用，沟道就形不成，这个单元就不导通。

如果 Vread 足够高，终于把沟道拉出来了，它才导通。

所以从物理层面看，读取的本质就是一个试探门槛的过程：

Vread 一点点升高，本质上是在逐步克服浮栅电荷带来的屏蔽作用。
当它刚好能够把沟道拉出来的那一刻，对应的那个门槛，就是这个单元当前的阈值电压。

五、NAND 不是把答案“测出来”，而是把它“夹出来”

这里还有一个很容易误解的地方。

虽然从物理上讲，你可以不断调整 Vread，逐步逼近这个单元的阈值电压；但在正常读取中，控制器通常不会真的去把精确阈值测出来。

原因很简单：

那样太慢了。

如果每次都从低到高一档一档扫过去，效率根本无法接受。

所以实际 NAND 读取真正做的事情是：

用几个预先设定好的参考电压，去判断这个单元的阈值电压大概落在哪个区间里。

也就是说，NAND 在读取时，看的并不是：

• 这个单元上直接写着什么标签

而是在看：

• 在这个参考电压下，它通不通
• 换一个参考电压后，它又通不通
• 于是它的阈值电压大概落在哪个区间

如果几个测试结果表明，这个单元的阈值电压落在某个状态对应的区间里，控制器就把它判成那个状态。所以 NAND 读取最底层的逻辑，并不是：

把值直接读出来

而是：

先把其他单元全部放行，只留下目标单元作为唯一关卡，再看整条通路到底通不通。

最终你真正得到的，并不是“这个单元主动亮出了身份牌”，而只是：

这条通路通了，还是没通。

所以 NAND 读取的第一层本质，不是“读值”，而是：

看它通不通。

六、更麻烦的是：“通不通”看的还不是强信号，而是一点点很微弱的痕迹

如果 NAND 读取只是“通 / 不通”，问题还没那么严重。真正难的地方在于：

“通 / 不通”依赖的不是一个强烈、清晰、稳定的信号，而是一点点非常微弱的电压变化。

那为什么“通/不通”会是一个非常微弱的电压变化呢？使用强烈、清晰、稳定的信号不是更好吗？

因为NAND 不是没有判决标准，难的是它拿来判决的证据，本身就很弱。目标 cell 就算导通，整条 string 的电流也通常只有 100～200 nA。这样的信号，远不足以直接变成一个干净的数字结果。它只能先在外围那根信号线上留下一个很细微的变化，然后再由后面的电路去判断：这点变化到底够不够算“导通”。说到这里，就必须先认识两个关键角色：bitline 和 sense amp。

这里必须先认识两个关键角色：

• bitline
• sense amp

1）bitline 到底是什么？

如果把 NAND 阵列想象成一个二维表格，横向的一根根线是 wordline，纵向的一根根线就是 bitline。

• wordline 用来选中哪一个页
• bitline 负责把这一列单元和外围读取电路连接起来

可以把 bitline 理解成：

这一列存储单元通向外部判断电路的一根信号竖线。

但 NAND 和很多人想象的不一样，它不是“一个单元配一根独立导线”。
在 NAND  string里，多个单元是沿着 bitline 方向串联在一起的。

所以读取某个单元时，外围电路面对的，不是一个孤立小器件，而是一整条串联路径。

这也意味着，控制器真正要判断的，不是“这个单元自己有没有亮灯”，而是：

这一列对应的这条串联通路，到底有没有被打通。

2）为什么不直接看“有没有电流”？

因为在电路里，“有电流”这件事并不总是那么容易直接、干净地看出来。

NAND 读取时，目标单元就算导通了，流过串的电流也非常小，远不是那种强到一眼就能判出来的程度。所以控制器不会傻等着看“有没有大电流冲出来”，而是换了一种更适合电路实现的办法：

先给 bitline 预充一点电，再看它会不会被这条串慢慢放掉。

这个动作，才是 NAND 读取的关键。

3）为什么 bitline 要先预充电？

因为 bitline 不只是一根线，它本身还带有寄生电容。可以把它想象成：

一根很长的细管子，同时还带着一点储电能力。

所以在正式判决之前，控制器会先把 bitline 充到一个初始电压。这个动作，相当于先给这根线“装上一点电”。

接下来就分两种情况。

情况一：目标单元在当前 Vread 下导通

如果目标单元被打开，而其他未选中的单元又都已经在 Vpass 下放行，那么整条串就形成了一条导通路径。这时，bitline 上原本那点电荷，就可以顺着这条路径慢慢泄掉。

结果就是：

bitline 电压开始下降。

情况二：目标单元在当前 Vread 下不导通

如果目标单元没被打开，那整条路径就被卡在这里。bitline 上的电荷泄不出去，电压就保持得更多。

结果就是：

bitline 电压下降得很少，甚至几乎不掉。

所以读取时，外围电路真正观察的，并不是“单元自己在说话”，而是：

bitline 在这一小段时间内，电压掉了多少。

这一步非常关键。

因为它说明 NAND 读取并不是在“直接读取某个标签”，而是在看：

这个单元有没有让 bitline 产生一个足够明显的放电痕迹。

4）sense amp 在干什么？

sense amp，一般叫灵敏放大器。

但它不是那种“把信号放大一点”这么简单的东西。
在 NAND 读取里，它更像一个非常敏感的裁判。

它干的事情是：

观察 bitline 当前的电压状态，然后拍板：这到底算导通，还是不算导通。

注意，sense amp 不是直接帮你找状态编码。
它先做的是更底层的一件事：

把一个很小、很模糊、还带着噪声的模拟变化，强行变成一个二值判断。

也就是：

• 这个变化够明显 → 算导通
• 这个变化不够明显 → 算不导通

所以整个读取过程，其实可以理解成：

1. bitline 先被充到一个初始电压
2. 目标单元如果导通，就让 bitline 慢慢掉电
3. sense amp 在某个时刻去看这个 bitline
4. 然后判断：它掉得够不够多

这一步之后，控制器才有资格往上层继续做：

• 它在这个 Vread 下导通了
• 或者没导通
• 那它的阈值大概在哪个区间
• 最终映射成哪个状态

所以从职责上讲：

• bitline 承载的是那个非常微弱的物理变化
• sense amp 负责把这个变化判成“是”还是“否”

七、这就是为什么读操作天然带着“猜”

到这里，你应该就能明白“弱信号”是什么意思了。

NAND 读取不是那种：

• 一通电，结果立刻跳出来
• 高就是高，低就是低
• 几乎没有解释空间

它更像是：

先给 bitline 存一口气，再看目标单元能不能把这口气慢慢放掉。

问题就在于，这个“放气”的过程：

• 很慢
• 很小
• 很容易被干扰
• 而且最后还要在边界附近拍板

所以 sense amp 看到的，不是一个特别确凿的证据，而只是一个：

bitline 掉了一点点，或者没掉太多的细微差别。

这就是为什么 NAND 读取天然带着脆弱感。

因为只要下面这些因素稍微变一点：

• bitline 上耦合噪声多一点
• 温度变一点
• 浮栅里的电荷漂一点
• 数据保持让阈值电压偏一点
• 放电速度慢一点
• sense amp 自己的判决门限卡得紧一点

最后那个“到底算不算导通”的结果，就可能翻过去。

所以 NAND 读取真正难的地方，不是说它没有 Vread 这个标准。标准当然有。
难的是：

它拿来套这个标准的证据，本身就很弱。

换句话说，NAND 最底层做的，不是在看一个清清楚楚的答案，而是在观察：

bitline 上那一点点几乎看不清的变化，够不够像“它导通了”。

这也决定了，NAND 的本质一定带着“猜”。

结尾

我们总以为，存储是一件很确定的事。

写进去的数据，就该安安静静躺在那里；需要的时候，再被完整地拿出来。

但 NAND 不是这样。

它的底层，从来不是一个干净、整齐、没有争议的世界。
那里充满了电荷、漂移、门槛、扰动、噪声，以及一层层并不完美的判决。

所以所谓读取，从来不是把答案直接取出来。

而是：

先用参考电压去试探，
再看一条 bitline 上那一点点微弱的变化，
最后尽可能判断：它原本最可能是谁。

这就是 NAND 读取真正的本质。

不是读取。
而是猜测。
